鋯英石（ZrSiO4）屬正方晶系，理論組成為Zr02 67.2％．SiO2．32.8％，是Zr02—Si02 二元系統中唯一的化合物，其熱膨張系數小，荷重軟化溫度高、熱震穩定性好，導熱率隨著溫度的上升而下降。因此，鋯英石耐火材料是建材、輕工、電子、冶金等工業窯爐不可缺少的材料。
近年來，隨著玻璃工業技術的進步、窯爐保溫技術韻應用與推廣，含鋯65％機壓鋯英石磚用量不斷增加，主要用在玻璃窯上間隙、上隔墻、觀火孔、測溫孔等部位。該部位溫度高且受飛料侵蝕和熱氣流的沖刷，環境很荷刻。

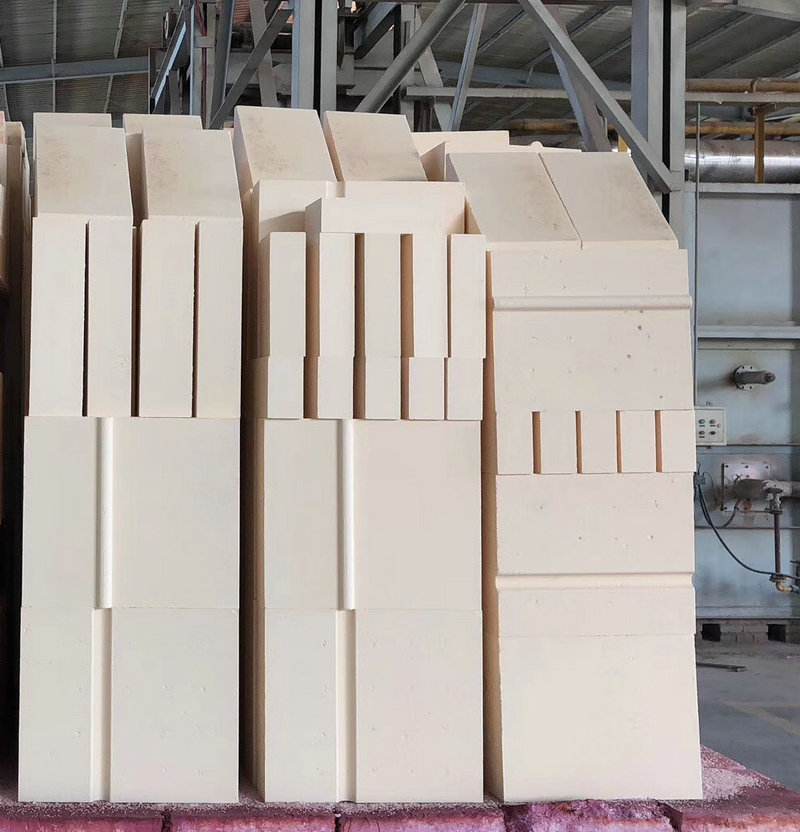

一：鋯英石磚的研制

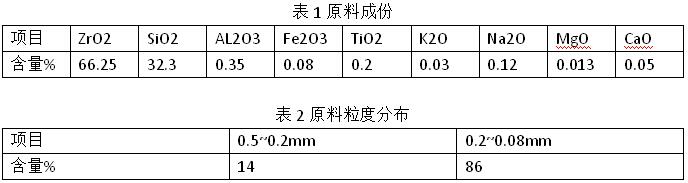

原料選擇欲制得Zr2O3含量大于65％的鋯英石磚，所用原料Zr2O3的含量必須大于66％，原料化學成份及原料粒度見表1和表2
鋯英石原料為砂粒狀，不能直接用來制磚，須經細粉碎，由于鋯英石的易磨指數很大，采用振動磨和氣流磨制得細粉。細粉粒度見表3
由于含ZrO2 65%鋯英石磚使(shi)用部(bu)位(wei)所決定(ding)，材(cai)料應(ying)具備(bei)好的高(gao)溫(wen)物理性能，骨料與之有密切關(guan)系。先將鋯(gao)英砂(sha)磨細，然(ran)后制(zhi)成坯體，經(jing)高(gao)溫(wen)煅燒后在破(po)碎(sui)成不同粒(li)(li)(li)度(du)(du)(du)，由(you)于鋯(gao)英石材(cai)料屬脆性材(cai)料，破(po)碎(sui)顆粒(li)(li)(li)呈(cheng)片狀。片狀物料的常溫(wen)耐壓強度(du)(du)(du)比(bi)(bi)粒(li)(li)(li)度(du)(du)(du)物料約(yue)高(gao)50%：相反，在同一條件下，粒(li)(li)(li)度(du)(du)(du)狀顆粒(li)(li)(li)料的體積密度(du)(du)(du)平均比(bi)(bi)片狀物料高(gao)0.12g/cm³，兼顧耐壓強度(du)(du)(du)和(he)致(zhi)密度(du)(du)(du)量性能，破(po)碎(sui)料須再適當(dang)處理后，方(fang)可(ke)使(shi)用。骨料的理化性能見(jian)表(biao)4
將配合料在輪碾混料機上混合，困料16小時，在大噸位磨檫壓磚機上成型，成形(xing)壓力為700~1000Kg/cm³。施加大的(de)壓力，可導致相鄰顆粒間平均距離縮(suo)小，接觸面積增大，有利于(yu)燒結(jie)，但加大到一定成都后(hou)，效(xiao)果極不明顯，適(shi)宜的(de)壓力和加壓方(fang)式是解決(jue)瘠性物料(liao)成型的(de)關鍵。
鋯英石的燒結較困難，在高溫下靠固相擴散作用，其速度緩慢，加入MgO、CaO、Y2O3、TiO2、ZnO2可(ke)降低燒結溫度(du)，促(cu)進其燒結。此(ci)次燒結是加入了1.5%~2.75%的Y2O3和TiO2作促(cu)燒劑，在(zai)梭(suo)式窯中燒結，燒成溫度(du)為1580~1650℃。
鋯英石的分解溫度為1676℃，隨著雜質含量的增加，分解溫度降低，原料純度高是制得具有優異性能含鋯65％鋯英石磚的首要條件。
