高純度剛玉耐火澆注料主要是采用電熔剛玉a-AL2O3超(chao)微粉和CA-70或80水泥配(pei)制成的。有時，還(huan)添(tian)加電熔鎂(mei)砂(sha)粉、富鋁尖晶石粉和Cr2O3粉等(deng)(deng)材料。因此(ci)，其品種有高(gao)純(chun)(chun)(chun)度剛(gang)玉質、高(gao)純(chun)(chun)(chun)度鉻剛(gang)玉質和高(gao)純(chun)(chun)(chun)度鉻鎂(mei)剛(gang)玉質等(deng)(deng)耐火(huo)澆注料，在煉(lian)鋼熱(re)工設備上得(de)到了應用(yong)，并獲得(de)良好的使(shi)用(yong)效果。

高純度鉻剛(gang)玉(yu)質和(he)鉻鎂剛(gang)玉(yu)質耐火澆注料(liao)經過(guo)精心(xin)配制(zhi)、振動成型、低溫和(he)高溫處理后，制(zhi)成的透氣磚和(he)水(shui)口(kou)磚等(deng)(deng)產品(pin)，在(zai)鋼包等(deng)(deng)熱工設備上(shang)廣(guang)泛應用，獲(huo)得良好的社(she)會經濟效益。

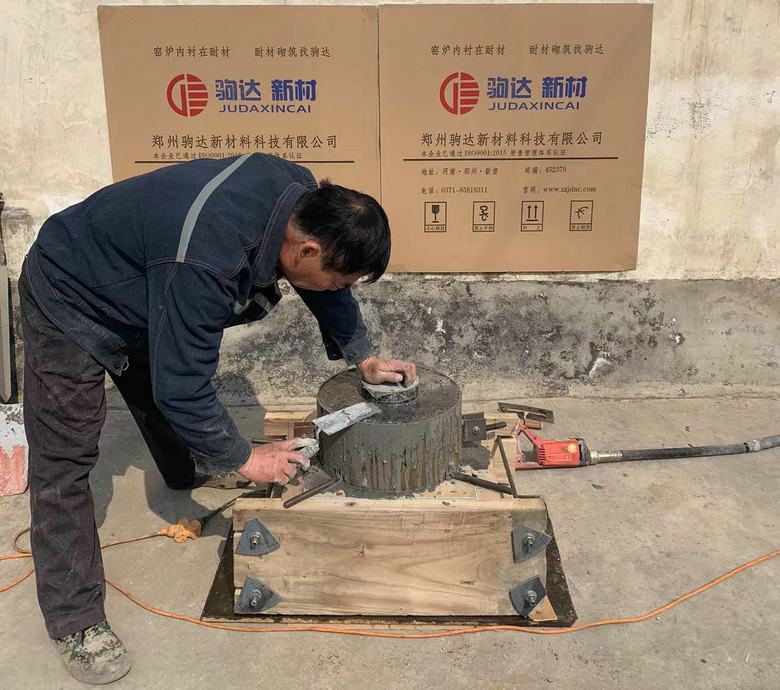

不(bu)(bu)定(ding)(ding)形耐(nai)火(huo)(huo)材料(liao)發(fa)展到今天，走向定(ding)(ding)型(xing)化(hua)的(de)(de)道路，就是指透氣磚等(deng)產(chan)品，稱為(wei)不(bu)(bu)定(ding)(ding)形耐(nai)火(huo)(huo)材料(liao)定(ding)(ding)型(xing)化(hua)。眾所周知(zhi)，透氣磚的(de)(de)透氣孔是采用(yong)極細(xi)的(de)(de)耐(nai)熱鋼(gang)管或合(he)理的(de)(de)顆粒級(ji)配獲得的(de)(de)，采用(yong)昂貴的(de)(de)等(deng)靜壓設備(bei)(bei)成(cheng)(cheng)型(xing)和高(gao)(gao)(gao)(gao)溫燒成(cheng)(cheng)的(de)(de)，因此成(cheng)(cheng)本(ben)較高(gao)(gao)(gao)(gao)，價格(ge)(ge)較貴；用(yong)高(gao)(gao)(gao)(gao)純度(du)鉻（鎂(mei)）剛玉(yu)質耐(nai)火(huo)(huo)澆(jiao)注(zhu)料(liao)作(zuo)透氣磚及水口磚等(deng)，其透氣孔是用(yong)可(ke)燃物做(zuo)成(cheng)(cheng)的(de)(de)，采用(yong)普(pu)通振動(dong)臺（棒）成(cheng)(cheng)型(xing)和高(gao)(gao)(gao)(gao)溫燒成(cheng)(cheng)的(de)(de)，故許多(duo)不(bu)(bu)定(ding)(ding)形耐(nai)火(huo)(huo)材料(liao)廠家都具備(bei)(bei)生(sheng)產(chan)條件，生(sheng)產(chan)成(cheng)(cheng)本(ben)低，即降低了產(chan)品價格(ge)(ge)。應(ying)當指出，在(zai)大中型(xing)鋼(gang)包上應(ying)用(yong)的(de)(de)高(gao)(gao)(gao)(gao)技術和高(gao)(gao)(gao)(gao)性能耐(nai)火(huo)(huo)澆(jiao)注(zhu)料(liao)，也屬于高(gao)(gao)(gao)(gao)純度(du)剛玉耐火澆 注料范疇。

高純度剛玉質(zhi)耐(nai)火澆注料在大中(zhong)型超高功率電爐蓋三(san)角區(qu)和(he)LF精煉鋼包包蓋等處(chu)應(ying)用，其使(shi)用壽(shou)命相(xiang)當或超(chao)過(guo)進口料(liao)的水平，高純度剛玉質(zhi)耐火(huo)澆注料(liao)采(cai)用電熔白剛玉作耐火(huo)骨料(liao)及部分(fen)粉料(liao),用白剛玉作部分粉(fen)料(liao)。耐火粉(fen)料(liao)中均添加適(shi)量的a-AL2O3和(he)SiO2超(chao)微粉用CA-80水泥作(zuo)結(jie)合劑(ji)(ji)，同時，均添加(jia)(jia)分散劑(ji)(ji)和(he)減水劑(ji)(ji)。該類水泥一(yi)般易 速凝(ning)，影響施工(gong)性(xing)。一(yi)有(you)此(ci)情況，應添加(jia)(jia)草酸和(he)檸(ning)檬酸鈉等緩凝(ning)劑(ji)(ji)，以保(bao)證澆注料的流動(dong)性(xing)和(he)密實性(xing)。從產品(pin)中看出AL2O3和Cao的(de)總含量都大(da)于95%，高的達到98.7%，說明該料是高純度的(de)。同時，體積密度大，強度高，但(dan)1500℃或1600℃燒后(hou)線(xian)變化均呈(cheng)收縮(suo)狀態。如果CA-80水泥用量的增加拌和料流動值增大，凝結時間縮短，甚(shen)至不足30min而不能滿足施工的技術要求。烘干和 1000℃ 燒后抗折強度也隨(sui)之增大。1500℃燒后抗折(zhe)強(qiang)度(du)有(you)降低的趨勢(shi)，體積密度(du)降低，顯氣(qi)孔(kong)率提高。因為高溫下(xia)a-AL2O3與水泥(ni)間的反應(ying)生(sheng)成大量的CA6及CA2等礦物晶體，伴隨體積(ji)(ji)膨(peng)脹，并使基質產生較多的(de)缺陷。同時，水泥用量(liang)大，其缺陷也更多，體積(ji)(ji)密度和顯(xian)氣(qi)孔(kong)率(lv)降低更明顯(xian)，所以應當盡量(liang)減少使用量(liang)。
