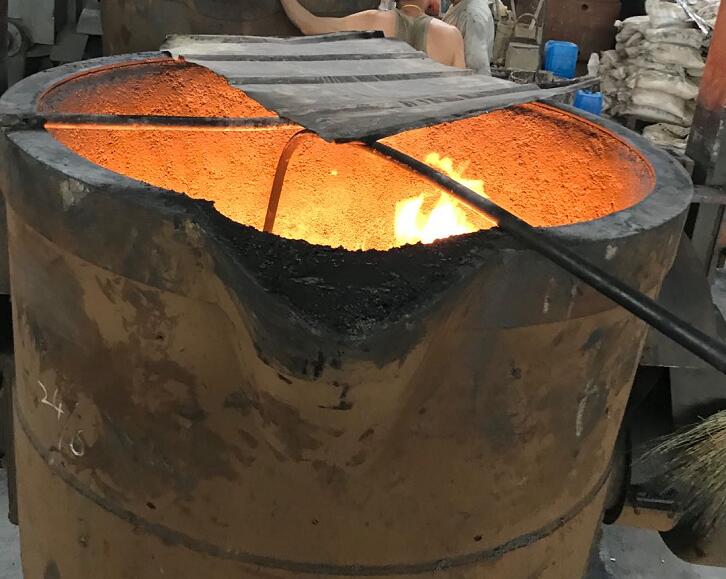

在(zai)金屬(shu)冶煉(lian)廠或(huo)者(zhe)鑄造(zao)行業(ye)都會用到(dao)鐵(tie)水包(bao)，來運輸(shu)鐵(tie)水到(dao)模具模型中(zhong)進(jin)行定模澆注(zhu)，鐵(tie)水包(bao)一般置放(fang)在(zai)電(dian)爐嘴下面(mian)，待電(dian)爐冶煉(lian)好后(hou)將鐵(tie)水液通(tong)過傾倒流(liu)入(ru)鐵(tie)水包(bao)中(zhong)。

因為在(zai)鐵水(shui)(shui)包(bao)(bao)內的鐵水(shui)(shui)不需(xu)要特殊的冶金過程，所以包(bao)(bao)內鐵水(shui)(shui)的溫度一般在(zai)1300~1450℃，溫(wen)度不算太高(gao)。但(dan)是也會受(shou)到(dao)三(san)方面的(de)破(po)壞(huai)，①鐵(tie)(tie)(tie)(tie)(tie)水(shui)(shui)包盛(sheng)裝鐵(tie)(tie)(tie)(tie)(tie)水(shui)(shui)時(shi)，鐵(tie)(tie)(tie)(tie)(tie)水(shui)(shui)包爐(lu)襯(chen)受(shou)到(dao)高(gao)溫(wen)鐵(tie)(tie)(tie)(tie)(tie)水(shui)(shui)的(de)沖(chong)刷(shua)磨損和(he)強(qiang)烈的(de)熱震而(er)產(chan)生(sheng)很大的(de)熱應(ying)力造成(cheng)熱膨脹破(po)壞(huai)；②鐵(tie)(tie)(tie)(tie)(tie)水(shui)(shui)包在(zai)盛(sheng)鐵(tie)(tie)(tie)(tie)(tie)水(shui)(shui)期間(jian)受(shou)到(dao)鐵(tie)(tie)(tie)(tie)(tie)水(shui)(shui)和(he)渣的(de)化(hua)學侵蝕以(yi)(yi)及(ji)空氣的(de)氧化(hua)，當鐵(tie)(tie)(tie)(tie)(tie)水(shui)(shui)倒入(ru)時(shi)，受(shou)到(dao)鐵(tie)(tie)(tie)(tie)(tie)水(shui)(shui)的(de)沖(chong)刷(shua)和(he)高(gao)溫(wen)氧化(hua)產(chan)生(sheng)破(po)壞(huai)；③鐵(tie)(tie)(tie)(tie)(tie)水(shui)(shui)包內的(de)鐵(tie)(tie)(tie)(tie)(tie)水(shui)(shui)倒空后，溫(wen)度急(ji)(ji)劇下降而(er)使爐(lu)襯(chen)急(ji)(ji)冷(leng)，同時(shi)也使爐(lu)襯(chen)暴露到(dao)空氣中而(er)氧化(hua)造成(cheng)破(po)壞(huai)。鐵(tie)(tie)(tie)(tie)(tie)水(shui)(shui)包在(zai)這種反(fan)復(fu)的(de)使用(yong)(yong)過程中，包襯(chen)反(fan)復(fu)經受(shou)急(ji)(ji)冷(leng)急(ji)(ji)熱和(he)渣鐵(tie)(tie)(tie)(tie)(tie)的(de)侵蝕以(yi)(yi)及(ji)空氣的(de)氧化(hua)和(he)鐵(tie)(tie)(tie)(tie)(tie)水(shui)(shui)的(de)沖(chong)刷(shua)。所以(yi)(yi)鐵(tie)(tie)(tie)(tie)(tie)水(shui)(shui)包內襯(chen)應(ying)選用(yong)(yong)抗(kang)熱震性能(neng)好、耐沖(chong)刷(shua)和(he)抗(kang)氧化(hua)的(de)耐火(huo)材料(liao)。

目前(qian)鐵(tie)水包內襯主要是(shi)采用(yong)兩種耐火材料(liao)(liao)(liao)砌(qi)筑：第(di)一種采用(yong)耐火磚(zhuan)(zhuan)產品比(bi)如(ru)，粘(zhan)土磚(zhuan)(zhuan)、高鋁磚(zhuan)(zhuan)、鎂磚(zhuan)(zhuan)、鎂碳磚(zhuan)(zhuan)等，第(di)二種是(shi)采用(yong)耐火澆注(zhu)料(liao)(liao)(liao)比(bi)如(ru)鋁碳化硅鐵(tie)水包澆注(zhu)料(liao)(liao)(liao)、尖晶石質澆注(zhu)料(liao)(liao)(liao)，有人問這兩種材料(liao)(liao)(liao)哪一種的使用(yong)壽命會更(geng)好，更(geng)長。

從材(cai)質上講(jiang)適(shi)合(he)用(yong)于鐵水包(bao)內襯的材(cai)料需要滿足，抗熱(re)(re)震性好、抗熔渣(zha)侵蝕強(qiang)、抗熱(re)(re)膨(peng)脹性低等特點(dian)，后經反復試驗選用(yong)AL2O3-Cr2O3材料適用于包襯效果比較理(li)想，它具有(you)優良的耐高溫性能，Cr2O3的熔點高達(da)2340℃，并且與AL2O3形(xing)成鉻剛(gang)玉共熔關系(xi)，對(dui)爐渣的(de)浸潤角相當大，能夠阻止渣向制品內(nei)滲透(tou)，同時(shi),Cr2O3將(jiang)熔渣中(zhong)的氧(yang)化鐵高粘度(du)化，可減少(shao)熔渣成(cheng)分向制品遷移，從而達(da)到減少(shao)侵(qin)蝕(shi)(shi)的效果，同(tong)時抗金屬(shu)蒸汽侵(qin)蝕(shi)(shi)，使(shi)用壽命可達(da)到500爐次以上，但其(qi)成本(ben)很(hen)高。

在冶煉或者(zhe)鑄造行業，往往使用鐵(tie)(tie)水包(bao)盛裝鐵(tie)(tie)水進行澆筑(zhu)，目(mu)前包襯砌筑耐火材料(liao)的大眾現象，大包(bao)仍然(ran)是使用耐火磚(zhuan)的比(bi)較多如萬能弧砌包(bao)磚(zhuan)，小包(bao)采用石英砂加玻璃水(shui)搗(dao)打再(zai)涂抹一(yi)層石墨粉，或者用高鋁澆注料，這樣的成本相對比(bi)較低也適應了市場的需求。
