加熱(re)爐耐火內(nei)襯最主要的構造(zao)是(shi)纖(xian)(xian)維(wei)模塊和纖(xian)(xian)維(wei)毯，均是(shi)由錨固(gu)(gu)釘、螺紋墊片和螺母固(gu)(gu)定在爐殼上(shang)，根據爐內各區段(duan)溫度的高低采(cai)用對應(ying)的耐熱不銹鋼錨固(gu)(gu)件。如若錨固(gu)(gu)釘焊接或纖(xian)(xian)維(wei)模塊緊固(gu)(gu)存(cun)在缺(que)陷，極易造(zao)成纖(xian)(xian)維(wei)模塊掉(diao)落，影響生產(chan)線的生產(chan)效率和產(chan)品質量。
1. 施工(gong)工(gong)藝(yi)流程
加熱爐(lu)纖維(wei)模塊(kuai)的施(shi)工可按加熱爐(lu)區段劃分多個施(shi)工段，組織流水(shui)施工或平(ping)行(xing)作(zuo)業。
2. 主要施工技(ji)術
2.1 錨(mao)固釘定位焊(han)接
將爐(lu)殼(ke)(ke)板按安(an)(an)裝(zhuang)順序(xu)進場，爐(lu)殼(ke)(ke)擺放在(zai)地(di)面上(shang)需平穩。錨固釘(ding)的定位焊(han)接(jie)應(ying)該在(zai)爐(lu)殼(ke)(ke)安(an)(an)裝(zhuang)就(jiu)位前完成，以方(fang)便(bian)控制焊(han)接(jie)質量(liang)。
2.1.1 定位、放線。以(yi)每張(zhang)爐殼(ke)板(ban)的燒嘴(zui)中(zhong)心(xin)線（沒(mei)有燒嘴(zui)的爐殼(ke)以(yi)各種(zhong)工(gong)藝孔洞中(zhong)心(xin)線如熱(re)電偶孔）為基準在爐殼(ke)上劃出縱向和橫向錨固(gu)釘定位線。
2.1.2 錨固釘焊接。以縱(zong)向(xiang)和橫向(xiang)定(ding)位線(xian)的交點為基準焊接纖維模(mo)塊的錨固件(jian)(jian)。不同(tong)材(cai)質的錨固件(jian)(jian)應(ying)(ying)使用對應(ying)(ying)的焊條來焊接，嚴禁(jin)混(hun)用濫用。
2.1.3 錨(mao)固(gu)釘必須保證與爐(lu)殼(ke)板(ban)(ban)垂直。可(ke)制作(zuo)靠板(ban)(ban)，焊(han)接時將(jiang)(jiang)錨(mao)固(gu)釘卡在(zai)(zai)靠板(ban)(ban)的(de)凹槽內(nei)，然后(hou)將(jiang)(jiang)靠板(ban)(ban)平穩的(de)放在(zai)(zai)爐(lu)殼(ke)上，并使錨(mao)固(gu)釘對準(zhun)定位點，先(xian)將(jiang)(jiang)錨(mao)固(gu)釘點焊(han)在(zai)(zai)爐(lu)殼(ke)上，然后(hou)拿掉靠板(ban)(ban)施焊(han)。

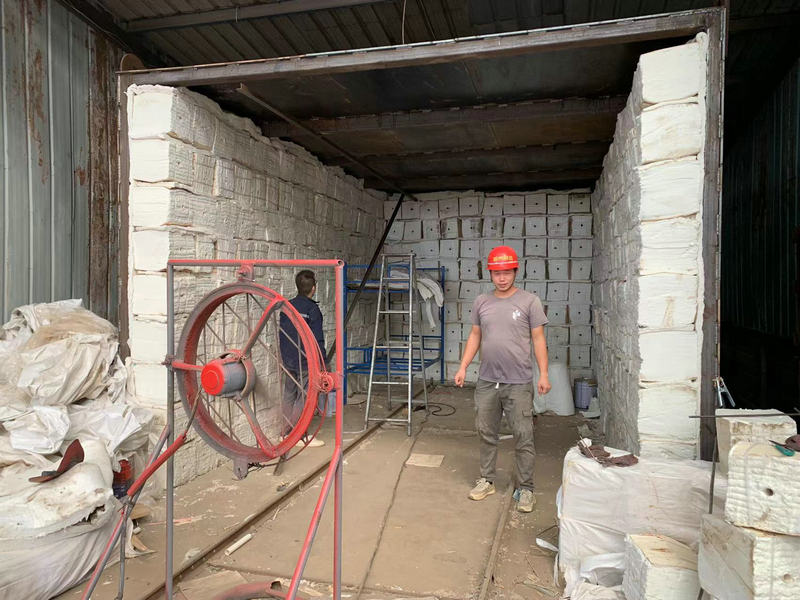

2.2 纖維模塊安裝
纖維模(mo)(mo)塊(kuai)(kuai)耐火內(nei)襯的主要結構形式為一層(ceng)緊靠(kao)爐殼的背襯纖維毯(tan)，通過錨固螺栓固定在爐殼上的纖維模(mo)(mo)塊(kuai)(kuai)和每排纖維模(mo)(mo)塊(kuai)(kuai)之(zhi)間的夾層(ceng)纖維毯(tan)以及(ji)纖維模(mo)(mo)塊(kuai)(kuai)表面固化劑（只存在于切片模(mo)(mo)塊(kuai)(kuai)表面）組成。纖維模(mo)(mo)塊(kuai)(kuai)安裝前需準備一些專用工具(ju)，以方便施工。
（1）將 50mm 纖維(wei)毯(tan)鋪貼在爐殼上，使所有的錨(mao)固釘透出纖維(wei)毯(tan)。將錨(mao)固釘螺紋清理(li)干凈并安裝螺紋墊片直至(zhi)擰(ning)不動為止。纖維(wei)毯(tan)的接頭部位應(ying)重疊至(zhi)少(shao) 20mm 并壓平。（2）將引桿帶 M4 內(nei)螺(luo)紋一端安裝在錨固釘上。（3）選擇對應部位編(bian)號的纖維(wei)模(mo)(mo)塊，由纖維(wei)模(mo)(mo)塊中心套管將模(mo)(mo)塊冷面穿過引桿靠緊背襯(chen)纖維(wei)毯，保證模(mo)(mo)塊水(shui)平(ping)。（4）將錨固螺母(mu)安裝在套筒扳手M8螺(luo)母套筒(tong)內(nei)，穿(chuan)過引桿，調整(zheng)模塊保證橫平豎(shu)直，調整(zheng)時(shi)需(xu)在模塊上墊上木(mu)板用木(mu)槌小心敲打，調整(zheng)到位后擰緊螺(luo)母。（5）螺(luo)母(mu)擰緊后，應(ying)使用(yong)手電筒觀察錨(mao)(mao)固(gu)釘(ding)(ding)外露絲扣(kou)情況，如(ru)發現(xian)螺(luo)母(mu)歪斜或錨(mao)(mao)固(gu)釘(ding)(ding)外露絲扣(kou)不(bu)足(zu) ，應(ying)重新安裝模塊。如(ru)果(guo)錨(mao)(mao)固(gu)釘(ding)(ding)絲扣(kou)損壞的，應(ying)重新焊接錨(mao)(mao)固(gu)釘(ding)(ding)。（6）安(an)裝夾層毯(tan)上(shang)方的模(mo)(mo)塊時應先將薄插(cha)板放在夾層毯(tan)上(shang)以方便纖維模(mo)(mo)塊安(an)裝到位，模(mo)(mo)塊固定后拔出薄插(cha)板。（7）整(zheng)排纖維(wei)模塊安裝完成后，檢(jian)查每塊模塊之(zhi)間(jian)的縫隙。個別縫隙過(guo)大的部位要填(tian)塞(sai)纖維(wei)毯(tan)，填(tian)塞(sai)方(fang)法(fa)采用薄插板夾纖維(wei)毯(tan)的方(fang)法(fa)。（8）當整面(mian)爐殼模(mo)(mo)塊(kuai)安裝(zhuang)完畢后(hou)，經檢測所(suo)有縫隙均(jun)勻，縫隙大小(xiao)都符合(he)要求則可以去(qu)掉包(bao)帶和夾板，輕拍模(mo)(mo)塊(kuai)表面(mian)讓模(mo)(mo)塊(kuai)充分回彈擠(ji)緊，然后(hou)進(jin)行下面(mian)模(mo)(mo)塊(kuai)和夾層(ceng)毯(tan)的(de)安裝(zhuang)。（9）爐頂夾層毯施工(gong)時每間隔200mm 用U型叉將夾層毯固定(ding)在模(mo)塊上，U 型叉(cha)的叉(cha)口應水平(ping)，尾端抬高(gao)角度大于15°。爐頂背襯毯(tan)及模塊的安(an)裝方法與爐墻模塊的安(an)裝方法一(yi)致。（10）切片(pian)模塊表(biao)面需要噴涂固(gu)化劑。噴涂前確保模塊包(bao)帶、夾(jia)板及套管等均以拆(chai)除(chu)，模塊表(biao)面平整符(fu)合要求。爐(lu)墻上(shang)燒(shao)嘴在(zai)噴涂前需采用塑料薄膜覆蓋保護。噴涂時噴壺口與模塊間距(ju)約200mm 左右，注意調節風(feng)壓防止壓縮氣流破(po)壞模塊表面(mian)。
2.3 層鋪纖維毯安裝
耐火內襯為多層纖維毯結構，施工前(qian)對(dui)錨固(gu)件(jian)的焊接質量(liang)進行(xing)檢查，對(dui)焊接強(qiang)度不符合(he)要求的錨固(gu)件(jian)要重新進行(xing)焊接。（1）為防(fang)止纖(xian)維(wei)毯(tan)的(de)(de)接(jie)頭(tou)部位(wei)出現空隙，在纖(xian)維(wei)毯(tan)裁剪時應預留(liu)足夠的(de)(de)壓縮量，兩(liang)端各預留(liu)約(yue)20mm，然后(hou)壓(ya)縮。（2）層鋪纖維毯鋪貼時，上下層不允許有通縫，要求錯縫100mm 以上。每一層纖(xian)維毯鋪貼后用快速夾予以固定。（3）工作層纖維毯的(de)接頭處如與錨固(gu)釘(ding)距離(li)大于 100mm 則需要(yao)使(shi)用纖維(wei)粘結劑與上一層纖維(wei)毯粘貼，接頭縫同樣處理。（4）層(ceng)鋪纖(xian)維(wei)(wei)外(wai)露的螺母和墊片(pian)需要用纖(xian)維(wei)(wei)濕毯包裹保護(hu)。將 6mm 厚纖維毯裁(cai)剪成 80×80mm 小方塊(kuai)，并浸(jin)入(ru)玻(bo)璃水里濕透后(hou)取出。將(jiang)墊片附近(jin)的(de)纖維毯(tan)用力壓(ya)入(ru)露出墊片與纖維毯(tan)之(zhi)間約 15mm。將濕毯(tan)中心對準錨固釘，用(yong)四邊包(bao)裹(guo)墊(dian)片(pian)并塞進墊(dian)片(pian)與纖(xian)維毯(tan)之間的間隙里。
總結：在安裝(zhuang)纖維模塊時，由于模塊的壓縮量(liang)不夠，安裝(zhuang)偏移量(liang)累(lei)計越(yue)來(lai)越(yue)大，當安裝(zhuang)2塊后第3 塊模塊安(an)(an)裝(zhuang)非常(chang)困難，可采取(qu)間(jian)隔安(an)(an)裝(zhuang)多處(chu)合門(men)法或(huo)制作專用夾(jia)具(ju)壓(ya)(ya)緊模塊的方法。如間(jian)隔安(an)(an)裝(zhuang)則(ze)會出現多處(chu)合門(men)，需要對合門(men)模塊的保護 ；如壓(ya)(ya)緊模塊法則(ze)需要控制好壓(ya)(ya)力(li)，壓(ya)(ya)力(li)過(guo)大會破(po)壞中心(xin)套(tao)管，力(li)道過(guo)小回彈(dan)太快達不到效果(guo)。 纖維(wei)模塊作為加熱爐耐材內襯(chen)的最主要(yao)結構形式，其結構并不(bu)復雜，但是(shi)其質量要(yao)求較(jiao)高，成品保護難度大(da)，安裝基數較(jiao)大(da)對作業人員的責(ze)任心要(yao)求高。
