二級高鋁磚中AL2O3含量為65-70%。在AL2O3-SiO2二元素平衡圖上(shang)可以看到，相當于這樣AL2O3含量的(de)(de)區域內高溫下主(zhu)要的(de)(de)固相為莫來(lai)(lai)(lai)石(shi)(shi)(shi)，并且也是高溫下唯(wei)一的(de)(de)安(an)定(ding)固相。莫來(lai)(lai)(lai)石(shi)(shi)(shi)的(de)(de)來(lai)(lai)(lai)源有(you)兩個(ge)方(fang)面(mian)；一部分(fen)(fen)是熟(shu)(shu)料本(ben)身煅燒(shao)中已經形(xing)成(cheng)了的(de)(de)；一部分(fen)(fen)是由于莫來(lai)(lai)(lai)石(shi)(shi)(shi)—剛玉(yu)熟(shu)(shu)料中的(de)(de)剛玉(yu)與粘土分(fen)(fen)解后的(de)(de)殘余(yu)硅酸產(chan)生二(er)次(ci)(ci)莫來(lai)(lai)(lai)石(shi)(shi)(shi)化(hua)新形(xing)成(cheng)的(de)(de)晶相。當二(er)次(ci)(ci)莫來(lai)(lai)(lai)石(shi)(shi)(shi)化(hua)反應時(shi)；經常使(shi)磚體產(chan)生膨脹，致發生疏松(song)與質量變化(hua)，產(chan)生這種影響的(de)(de)原因主(zhu)要有(you)兩方(fang)面(mian)。

一：配(pei)料比的影響(xiang)

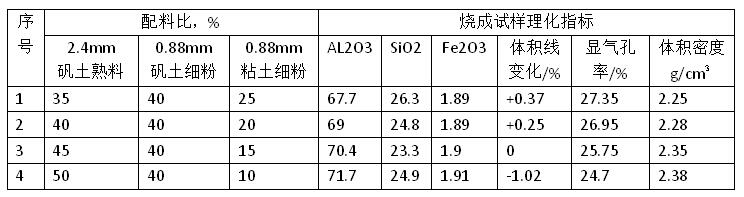

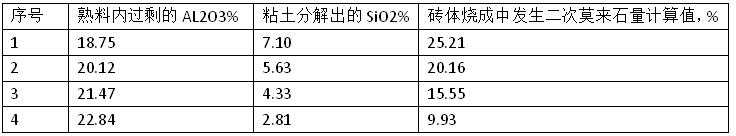

由以上實(shi)驗中可以看出，配料內粘(zhan)土加入(ru)量愈多，燒(shao)成試樣愈易發生(sheng)體積膨(peng)脹現象，顯(xian)氣孔率亦隨著(zhu)粘(zhan)土加入(ru)量增加而提高。這(zhe)種現象是與莫(mo)來石剛玉熟(shu)料中過剩的(de)AL2O3（即剛玉）在高溫(wen)下與粘(zhan)土本身發生(sheng)莫來石化后所分離出的SiO2產生二次莫來石化有(you)關系的。在(zai)熟(shu)料中含有(you)足夠(gou)多(duo)的過(guo)剩AL2O3時，加(jia)入(ru)粘土愈多，高溫下分離出的(de)SiO2也愈多(duo)，因而(er)形(xing)成的二次莫來石量也愈多(duo)，所以試樣體(ti)積膨脹(zhang)也愈大，相應地，顯氣孔率也就愈高。在(zai)這個基礎上出發我們(men)概略地將以上4個配料(liao)內(nei)在燒成中發(fa)生(sheng)的(de)二次莫(mo)來石化量計算如(ru)下表；

由此可(ke)見(jian)，要(yao)制(zhi)造較致密的磚體，除(chu)成型過(guo)程必要(yao)的可(ke)塑性外，加入粘土時，其(qi)數(shu)量(liang)越(yue)少越(yue)好(hao)。

二、熟料顆粒度的影響

與一般多熟(shu)料(liao)(liao)的(de)(de)(de)(de)制(zhi)品(pin)相似，熟(shu)料(liao)(liao)的(de)(de)(de)(de)顆(ke)粒(li)(li)度(du)(du)對磚(zhuan)坯與燒(shao)成制(zhi)品(pin)的(de)(de)(de)(de)密(mi)度(du)(du)及強(qiang)度(du)(du)起著(zhu)決(jue)定性的(de)(de)(de)(de)影響。對于(yu)二(er)級(ji)(ji)高(gao)鋁(lv)磚(zhuan)的(de)(de)(de)(de)制(zhi)造(zao)來說，這(zhe)種影響的(de)(de)(de)(de)意義(yi)更為廣(guang)泛，已(yi)經(jing)不(bu)僅限于(yu)經(jing)常所認為的(de)(de)(de)(de)僅能形(xing)成良好的(de)(de)(de)(de)堆積(ji)密(mi)度(du)(du)這(zhe)個(ge)范(fan)圍了。在(zai)這(zhe)個(ge)方面(mian)高(gao)鋁(lv)磚(zhuan)抽(chou)去熟(shu)料(liao)(liao)中間顆(ke)粒(li)(li)，從而取的(de)(de)(de)(de)合(he)理(li)的(de)(de)(de)(de)顆(ke)粒(li)(li)級(ji)(ji)配，將會提(ti)高(gao)二(er)級(ji)(ji)高(gao)鋁(lv)磚(zhuan)制(zhi)品(pin)的(de)(de)(de)(de)質(zhi)量指標(biao)，帶有顆(ke)粒(li)(li)結(jie)構的(de)(de)(de)(de)高(gao)鋁(lv)制(zhi)品(pin)不(bu)但有低(di)的(de)(de)(de)(de)氣孔(kong)率（16-18）%，而且有高的熱穩定性。我們作了幾次工(gong)業試驗(yan)，獲得的結(jie)果(guo)證明，除(chu)耐(nai)急冷急熱抵抗性仍不夠滿意(yi)外，而對其他物理(li)指標(biao)均認為(wei)可(ke)以，但是結(jie)合粘(zhan)土加(jia)入量增(zeng)多，則(ze)膨(peng)脹及氣孔率(lv)有所(suo)增(zeng)加(jia)。試驗(yan)表現出(chu)有燒后膨(peng)脹現象，同時試驗(yan)磚的表面熟料顆(ke)粒較粗(cu)和其細粉(fen)不足，粘(zhan)土可(ke)能(neng)在大顆(ke)粒周圍形成二次莫來石化的結(jie)果(guo)。所(suo)以不僅從顆(ke)粒尺寸、細粉(fen)數(shu)量、粘(zhan)土含量做了系統的實驗(yan)，并(bing)且與多方面的原因均有密切的關系。
