煉鋼(gang)是一種重要的工業(ye)生產工藝。但是在冶煉過程(cheng)中產生大量(liang)的煙(yan)(yan)氣(qi)(qi)和塵(chen)粒，即(ji)污染環境又浪費資源。如果將煙(yan)(yan)塵(chen)引入沉降室，經(jing)水(shui)冷(leng)裝置(zhi)冷(leng)卻(que)回收大部分煙(yan)(yan)塵(chen)，剩余煙(yan)(yan)塵(chen)經(jing)布袋(dai)除塵(chen)器除塵(chen)，既達到了煙(yan)(yan)氣(qi)(qi)排放標準(zhun)，又解決了煙(yan)(yan)塵(chen)回收問題(ti)。但是，煙(yan)(yan)塵(chen)沉降室耐火(huo)材料侵蝕(shi)嚴重，使(shi)用壽(shou)命只有3~5個月。這一(yi)方(fang)面與(yu)(yu)煙塵成分(fen)復雜，侵蝕性強(qiang)有關，另一(yi)方(fang)面與(yu)(yu)耐火材(cai)(cai)料選材(cai)(cai)有關。

選(xuan)(xuan)用(yong)某(mou)鋼廠煉鋼煙塵，對沉(chen)降室在用(yong)的(de)粘土磚(zhuan)以及擬(ni)用(yong)的(de)氮化硅(gui)結合(he)碳化硅(gui)磚(zhuan)和鎂鉻磚(zhuan)進行了靜態(tai)坩(gan)堝法抗(kang)渣(zha)試驗，為煙塵沉(chen)降室耐火材(cai)料選(xuan)(xuan)擇提供參考

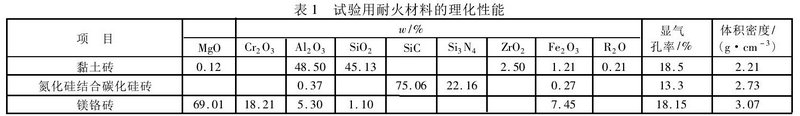

煙塵(chen)的主(zhu)要(yao)化學組(zu)成為：SiO2 10.52%，CaO 37.27%，Fe2O3 29.64%，MgO 4.34%，AL2O3 2.21%，MnO 2.56%，TiO20.85%，K2O 0.02%，Cr2O3 1.13%，ZnO 7.05%。可見該煙(yan)塵為堿性(xing)渣。使用的三(san)種耐火磚的主要理化指(zhi)標(biao)見下表

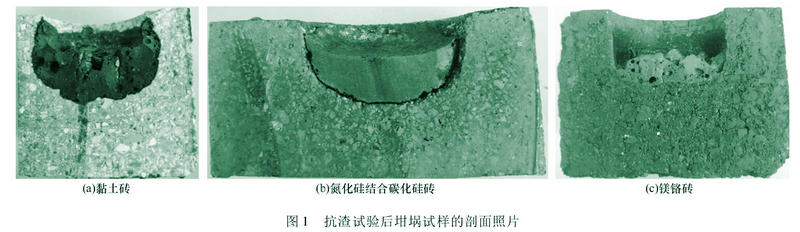

抗渣(zha)試(shi)驗采用靜態坩(gan)堝試(shi)驗方(fang)法(fa)，在試(shi)樣的(de)中間鉆取(qu)內孔(kong)φ36mmX30mm的坩堝(guo)試(shi)樣(yang)，將20g煙(yan)塵渣放(fang)入坩堝內孔中(zhong)，在1300℃保溫24h后，沿坩堝中(zhong)心軸切開，觀(guan)測其侵(qin)蝕(shi)情況，試樣的剖面(mian)照片(pian)見(jian)圖(tu)1，可以看出(chu)：粘土磚(zhuan)(zhuan)侵蝕(shi)最為嚴重，氮化(hua)硅(gui)結(jie)合碳化(hua)硅(gui)磚(zhuan)(zhuan)次之，鎂鉻磚(zhuan)(zhuan)幾乎沒有侵蝕(shi)。

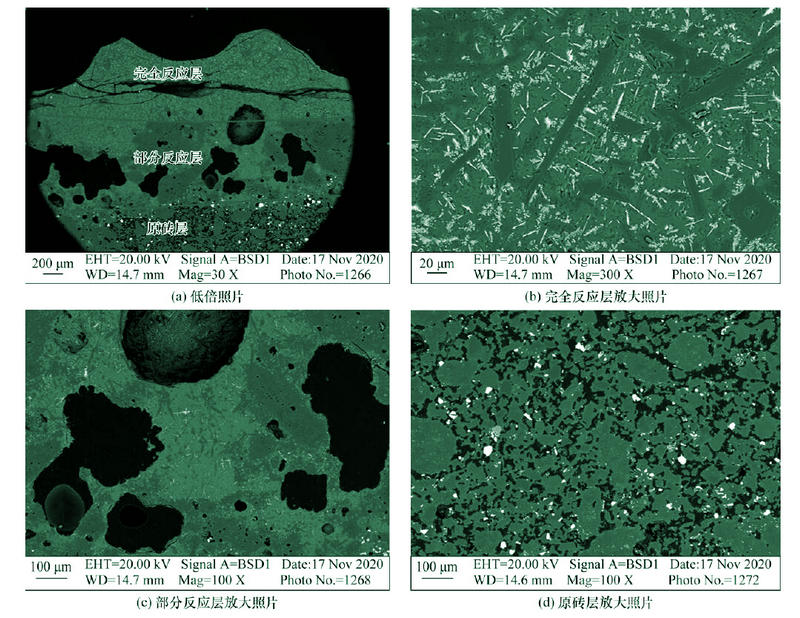

抗渣(zha)試(shi)驗后粘土磚試(shi)樣的SEM照片見圖(tu)2，由圖2a可(ke)以看出，侵蝕后試樣可(ke)分為完全反(fan)應層(ceng)、部(bu)分反(fan)應層(ceng)和原磚層(ceng)三(san)成。根據各層(ceng)的放大照片圖2（b）、圖(tu)2（c）和圖2（d）一級各層的EDS面(mian)掃描分析結果（見表2），經分析(xi)認為(wei)：高(gao)溫下液態煙塵渣與粘(zhan)土(tu)磚接觸后(hou)發(fa)生滲(shen)透、侵(qin)蝕反應，粘(zhan)土(tu)磚中(zhong)的主要成分SiO2、AL2O3容易溶解到煙塵(chen)渣中。因此(ci)粘土磚抗煙塵(chen)渣侵蝕性較差。

抗渣試(shi)驗后氮(dan)(dan)化硅(gui)(gui)(gui)結(jie)合(he)(he)碳(tan)(tan)化硅(gui)(gui)(gui)磚(zhuan)(zhuan)試(shi)樣的(de)侵蝕層(ceng)可分(fen)成部分(fen)反應(ying)層(ceng)和(he)原磚(zhuan)(zhuan)層(ceng)兩(liang)層(ceng)。經分(fen)析認為：高溫下(xia)液(ye)態煙塵渣對(dui)氮(dan)(dan)化硅(gui)(gui)(gui)結(jie)合(he)(he)碳(tan)(tan)化硅(gui)(gui)(gui)磚(zhuan)(zhuan)的(de)潤濕性較差，很難滲透，但高溫下(xia)氮(dan)(dan)化硅(gui)(gui)(gui)結(jie)合(he)(he)碳(tan)(tan)化硅(gui)(gui)(gui)磚(zhuan)(zhuan)易氧(yang)化，氧(yang)化產物SiO2容易溶解到(dao)煙塵渣中。因此氮化硅結(jie)合碳化硅磚抗(kang)煙塵渣侵蝕性一般

抗渣(zha)(zha)試(shi)驗(yan)后的(de)鎂(mei)鉻(ge)磚試(shi)樣可分(fen)(fen)成附渣(zha)(zha)層(ceng)(ceng)、致密界面層(ceng)(ceng)、滲透(tou)反應層(ceng)(ceng)和原磚層(ceng)(ceng)四層(ceng)(ceng)。根據(ju)各層(ceng)(ceng)的(de)放大(da)照片分(fen)(fen)析認為(wei)：高溫下液態煙塵渣(zha)(zha)能滲透(tou)到鎂(mei)鉻(ge)磚中，但鎂(mei)鉻(ge)磚中主要成分(fen)(fen)方鎂(mei)石(shi)、鎂(mei)鉻(ge)尖晶石(shi)不容易(yi)與(yu)煙塵渣(zha)(zha)反應生成低熔點物相，因此鎂(mei)鉻(ge)磚具有優異的(de)抗煙塵渣(zha)(zha)侵蝕性。
