隨著高(gao)(gao)(gao)溫(wen)耐(nai)(nai)(nai)磨(mo)設備的不斷完善，對(dui)耐(nai)(nai)(nai)火(huo)(huo)材料(liao)(liao)高(gao)(gao)(gao)溫(wen)耐(nai)(nai)(nai)磨(mo)性(xing)也越來(lai)越高(gao)(gao)(gao)。由于耐(nai)(nai)(nai)火(huo)(huo)澆注(zhu)料(liao)(liao)在使(shi)用中(zhong)經(jing)常受到高(gao)(gao)(gao)溫(wen)甚至高(gao)(gao)(gao)速含塵氣流(liu)的沖蝕磨(mo)損(sun)，所(suo)以分析(xi)了耐(nai)(nai)(nai)火(huo)(huo)澆注(zhu)料(liao)(liao)的高(gao)(gao)(gao)溫(wen)耐(nai)(nai)(nai)磨(mo)性(xing)，認為減(jian)少水(shui)泥加入(ru)量和提高(gao)(gao)(gao)硅微粉加入(ru)量可以提高(gao)(gao)(gao)材料(liao)(liao)的高(gao)(gao)(gao)溫(wen)耐(nai)(nai)(nai)磨(mo)性(xing)，而增大(da)磨(mo)料(liao)(liao)顆粒尺寸和增大(da)沖蝕角可以增加對(dui)其材料(liao)(liao)的磨(mo)損(sun)。所(suo)有(you)材料(liao)(liao)的磨(mo)損(sun)量均隨著溫(wen)度的升高(gao)(gao)(gao)而減(jian)小。為此，以高(gao)(gao)(gao)鋁澆注(zhu)料(liao)(liao)為原料(liao)(liao)，分析(xi)了水(shui)泥加入(ru)量對(dui)材料(liao)(liao)高(gao)(gao)(gao)溫(wen)耐(nai)(nai)(nai)磨(mo)性(xing)的影響。

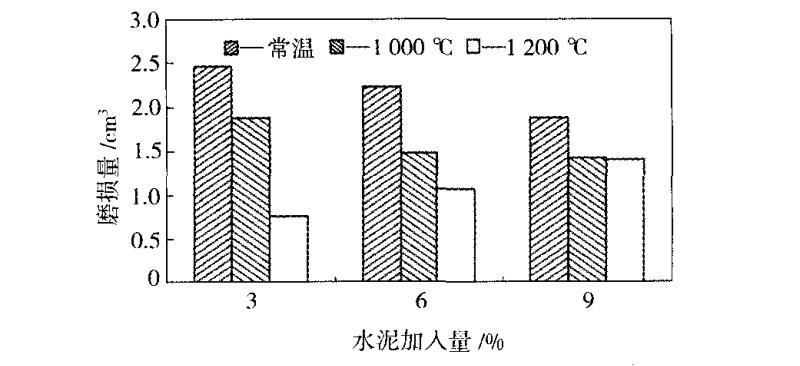

圖1為不同試驗溫度下(xia)水泥加入量與高鋁澆注料磨損體積的(de)關系。由圖1可看(kan)出，在常溫和1000℃條(tiao)件下，隨著水(shui)泥含量的(de)增加，高鋁澆注料的(de)磨損量均逐(zhu)漸減(jian)小。而在1200℃時，隨(sui)著(zhu)水泥含量(liang)的增(zeng)加，澆注料磨(mo)損(sun)量(liang)卻(que)略有增(zeng)大。這是因(yin)為在(zai)常(chang)溫下(xia)也(ye)即(ji)烘烤后試(shi)樣的抗折 強(qiang)度和耐壓強(qiang)度隨(sui)著(zhu)水泥含量(liang)的增(zeng)加而(er)增(zeng)大，所以澆注料磨(mo)損(sun)量(liang)降低；在(zai)1000℃時(shi)，可能(neng)由(you)于水泥(ni)引入的Ca0與材料中(zhong)AL2O3、SiO2反應形(xing)成(cheng)一定數量(liang)的(de)鈣(gai)長(chang)石等低熔(rong)相(xiang)，促進(jin)了試 樣的(de)燒結而致密化使強度(du)提高，所以隨著水泥含量(liang)的(de)增加，澆注(zhu)料磨損量(liang)有(you)所降低。但是，當溫度(du)升高至(zhi)1200℃時，由于高鋁質材料的(de)(de)玻璃相黏度降低，高鋁澆(jiao)注(zhu)料進入黏滯流動階段，而且(qie)水泥含量(liang)(liang)越大(da)，生(sheng)成的(de)(de)玻璃相量(liang)(liang)越多，黏滯力越小(xiao)，沖(chong)擊磨(mo)損(sun)越多，因(yin)此高鋁澆(jiao)注(zhu)料的(de)(de)磨(mo)損(sun)量(liang)(liang)隨水泥含量(liang)(liang)的(de)(de)增加略有增大(da)。

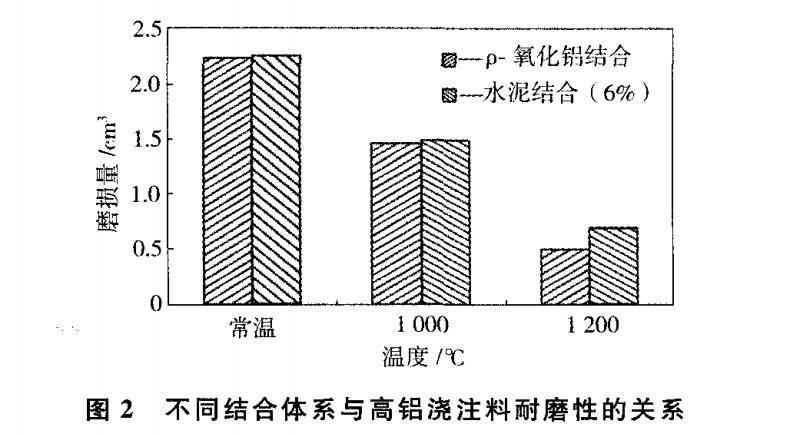

為了進一步比較(jiao)低(di)水泥結合(he)和無水泥結合(he)高鋁(lv)澆注料的高溫耐(nai)磨性能，選用微(wei)粉(fen)代(dai)替 Secar71水泥（加入量為6%）作結合劑進(jin)行了高溫耐磨性試驗。圖2為不同結合(he)體系與高鋁澆注(zhu)料(liao)高溫耐(nai)磨性的關系。由圖2可看出，材(cai)料在各試驗溫度下的耐磨性差別(bie)較小，但在高(gao)溫(1200℃)條件下，無水(shui)泥澆注料的耐磨性(xing)稍(shao)好一些。這可(ke)能是由于(yu)ρ-AL2O3微粉結合的高鋁質澆(jiao)注料在1200℃時產生的玻璃相(xiang)(xiang)相(xiang)(xiang)對較(jiao)少，從(cong)而使其(qi)具有較(jiao)高的強(qiang)度(du)。
