普通材(cai)質的耐(nai)火可塑料使用溫度一般為(wei)1200~1400℃，具(ju)有(you)耐(nai)剝(bo)落性好、可(ke)承受爐(lu)溫的(de)劇烈變化(hua)、使用(yong)壽命長(chang)(chang)等特點，最適合用(yong)于低溫工(gong)業(ye)爐(lu)的(de)修(xiu)補，根據工(gong)業(ye)窯爐(lu)的(de)施(shi)工(gong)和使用(yong)特點，要(yao)求耐(nai)火可(ke)塑(su)料具(ju)有(you)較(jiao)(jiao)好的(de)可(ke)塑(su)性、較(jiao)(jiao)長(chang)(chang)的(de)保(bao)存時間、一定的(de)拆模強度(du)及較(jiao)(jiao)高(gao)的(de)荷(he)重(zhong)軟化(hua)溫度(du)。此次試驗(yan)的(de)目的(de)是(shi)為了(le)測(ce)試不同的(de)結(jie)合劑對高(gao)鋁可(ke)塑(su)料保(bao)質期、烘(hong)干和燒后物理性能及荷(he)重(zhong)軟化(hua)溫度(du)的(de)影響，開發出施(shi)工(gong)性能良(liang)好、使用(yong)性能優越的(de)耐(nai)火可(ke)塑(su)料。

試驗采用三種(zhong)結合(he)劑分為A/B/C三組，分別(bie)以自來水、硫(liu)酸鋁溶(rong)液、硫(liu)酸鋁溶(rong)液+磷酸二(er)氫鋁溶液為結(jie)合(he)劑。將(jiang)骨料劑粉料加入到輪碾中(zhong)，混合(he)均(jun)勻后加入結(jie)合(he)劑，待達到要(yao)(yao)求的可塑性(xing)(xing)指(zhi)數(shu)（要(yao)(yao)求的可塑性(xing)(xing)指(zhi)數(shu)哦為40%~45%）后取出，密封(feng)保存24h然(ran)后搗打成標準試樣進行測試。

1、結合(he)劑對耐火(huo)可塑(su)料保質期(qi)的影(ying)響(xiang)

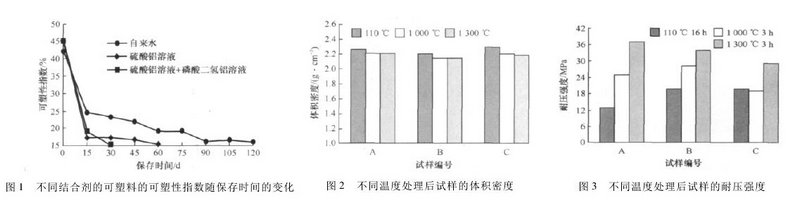

隨著(zhu)保存時間延長，3種耐(nai)火可塑(su)料可塑(su)性指數的衰(shuai)減如圖1所示，從圖中可以(yi)看出，以(yi)硫酸鋁(lv)+磷酸二氫鋁為結合劑(ji)的(de)試樣保質期最短，只有30d，單以自來水為(wei)(wei)結(jie)合劑試樣(yang)的保質期為(wei)(wei)60d，以硫酸(suan)鋁溶(rong)液為(wei)結合劑的(de)保(bao)質期(qi)最長(chang)（＞120d）。

2、結合劑對(dui)耐(nai)火可塑料體(ti)積密度的影響

從圖2看出使用不(bu)同結合(he)劑的(de)試(shi)樣(yang)經不(bu)同溫(wen)度(du)處理(li)后的(de)體積(ji)密(mi)度(du)可以(yi)看出，試(shi)樣(yang)經1000和1300℃燒后，材料內部的(de)(de)結(jie)合水被(bei)排(pai)除，體積密(mi)度略有降低，結(jie)合劑種類(lei)對(dui)不同溫度處理后試(shi)樣體積密(mi)度的(de)(de)影響均不大

3、結(jie)合劑對耐火(huo)可塑料耐壓強度的影響

使(shi)用不(bu)同結合劑的(de)(de)試樣(yang)經不(bu)同溫度處理后的(de)(de)耐(nai)壓強度見(jian)圖3，可知(zhi)試樣B與(yu)C的烘干耐壓強度均高于A，試樣(yang)A的烘干結合強度(du)主要來源于粘(zhan)土，在(zai)試樣B中，除了粘(zhan)(zhan)土(tu)結合(he)之(zhi)外，硫(liu)酸鋁(lv)可以水解(jie)出(chu)起(qi)粘(zhan)(zhan)結作用的氫氧化鋁(lv)，提(ti)高(gao)了材料的結合(he)強度，試(shi)樣C中添加的(de)磷酸二(er)氫鋁(lv)也具有較好的(de)膠結作用。所以(yi)，試樣B與C的烘干(gan)強(qiang)度明顯高(gao)于(yu)試樣A的。

當溫度≥800℃時，硫酸鋁分界處活性AL2O3，與原(yuan)料(liao)中的活性SiO2形成(cheng)新相莫(mo)來(lai)石，有利于提(ti)高可塑料(liao)的燒后(hou)強度，所以1000℃燒(shao)后(hou)試樣(yang)B的強(qiang)度略(lve)高于(yu)試樣A的(de)；由于試樣C中(zhong)添加(jia)了(le)磷酸二氫(qing)鋁，當溫度高(gao)于400℃時磷酸二(er)氫鋁(lv)轉變為(wei)偏(pian)磷酸鋁(lv)，在700~1000℃時，偏磷(lin)酸鋁又轉變為磷(lin)酸鋁且伴隨又晶型(xing)轉變，所(suo)以1000℃燒后(hou)試樣C的強(qiang)度略低于試樣A和B。當(dang)達到1300℃時，磷酸(suan)鋁(lv)分解產生的活性(xing)AL2O3與耐(nai)火原料中的活性SiO2反應形成新的(de)陶瓷結合，使得(de)材料的(de)強度又得(de)以提(ti)高(gao)。

最(zui)后在試驗條件下(xia)，自來水、硫(liu)酸鋁(lv)溶(rong)液、硫(liu)酸鋁(lv)溶(rong)液+磷酸二氫(qing)鋁溶(rong)液3種結合劑對耐火可塑料的(de)體積(ji)密度、耐壓強度影(ying)響(xiang)不大；以硫酸鋁和硫酸鋁+磷酸(suan)二氫鋁為(wei)(wei)結合劑(ji)的試樣(yang)烘干耐壓強度高于以(yi)(yi)水為(wei)(wei)結合劑(ji)的，以(yi)(yi)硫酸(suan)鋁溶(rong)液(ye)為(wei)(wei)結合劑(ji)的耐火可塑料保質(zhi)期最(zui)長，以(yi)(yi)磷酸(suan)二氫鋁+硫酸鋁為結合劑的保質期最短(duan)。
