耐火水泥即鋁酸鹽水泥是以鋁礬土和石灰石為原料，經煅燒制得的以鋁酸鈣為主要成分、氧化鋁含量約50%的(de)(de)熟料，再磨(mo)制成的(de)(de)水硬性膠(jiao)凝(ning)材料。鋁(lv)(lv)(lv)酸(suan)鹽(yan)水泥常為(wei)黃或褐色(se)(se)，也有呈灰(hui)(hui)色(se)(se)的(de)(de)。鋁(lv)(lv)(lv)酸(suan)鹽(yan)水泥的(de)(de)主(zhu)要礦(kuang)物成為(wei)鋁(lv)(lv)(lv)酸(suan)一(yi)鈣（CaO·Al2O3，簡寫(xie)CA）及(ji)其(qi)他的(de)(de)鋁(lv)(lv)(lv)酸(suan)鹽(yan)，以及(ji)少量的(de)(de)硅(gui)酸(suan)二鈣（2CaO·SiO2）等(deng)。顏色(se)(se)多為(wei)灰(hui)(hui)色(se)(se)與白(bai)色(se)(se)。

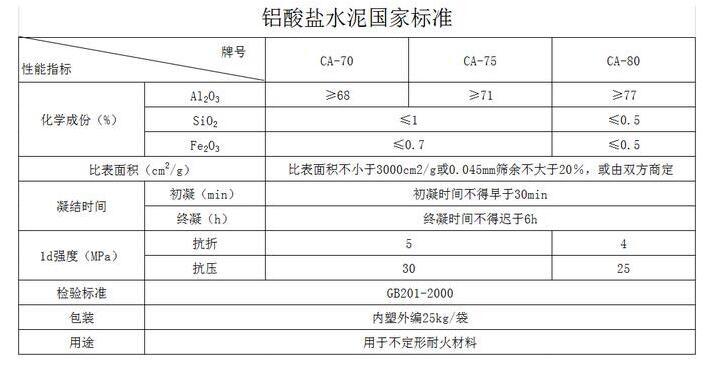

根據國(guo)家標準（GB∕T 201-2015）的(de)(de)規(gui)定(ding)：鋁酸(suan)鹽(yan)水(shui)(shui)泥(ni)(ni)的(de)(de)密度(du)(du)和(he)堆(dui)積密度(du)(du)與普通硅酸(suan)鹽(yan)水(shui)(shui)泥(ni)(ni)相近。其細度(du)(du)為(wei)比(bi)表面積≥300m2/kg或45μm篩篩余≤20%。鋁酸(suan)鹽(yan)水(shui)(shui)泥(ni)(ni)分為(wei)CA－50、CA－60、CA－70、CA－80四個類(lei)型，各(ge)類(lei)型水(shui)(shui)泥(ni)(ni)的(de)(de)凝結時間和(he)各(ge)齡期強度(du)(du)不(bu)得低(di)于(yu)標準的(de)(de)規(gui)定(ding)。
鋁酸鹽水泥包括鋁(lv)酸(suan)(suan)鈣(gai)、鋁(lv)酸(suan)(suan)鋇(bei)、鋁(lv)酸(suan)(suan)鋇(bei)鋯三種水泥。其中(zhong)鋁(lv)酸(suan)(suan)鋇(bei)水泥具有快硬、高(gao)強度、耐火(huo)度高(gao)等(deng)特點。鋁(lv)酸(suan)(suan)鹽水泥凝(ning)結(jie)硬化速(su)度快。1d強度可達(da)80%以(yi)上。
鋁(lv)酸鹽水(shui)(shui)泥水(shui)(shui)化熱大，且(qie)放熱量集中。1d內放出的(de)水(shui)(shui)化熱為總量的(de)70%～80%，使(shi)混凝(ning)土內部溫度上(shang)升較高，即使(shi)在－10℃下施(shi)工(gong)，鋁(lv)酸鹽水(shui)(shui)泥也能(neng)很快(kuai)凝(ning)結硬(ying)化，可用于(yu)冬季施(shi)工(gong)的(de)工(gong)程(cheng)。
鋁(lv)酸(suan)(suan)鹽(yan)水泥在普通硬化(hua)(hua)條件(jian)下，由(you)于水泥石中不含鋁(lv)酸(suan)(suan)三(san)鈣(gai)和氫氧化(hua)(hua)鈣(gai)，且密實度較大，因此具有很強的抗硫(liu)酸(suan)(suan)鹽(yan)腐(fu)蝕(shi)作用。
鋁酸鹽水泥具有較高(gao)的耐(nai)熱性。如采用耐(nai)火粗(cu)細骨料（如鉻鐵礦等(deng)）可制(zhi)成使用溫度達1300～1400℃的耐(nai)熱混凝土。
另外，鋁酸鹽水泥(ni)與硅酸鹽水泥(ni)或石灰(hui)相混不但產生(sheng)閃凝，而且由于(yu)生(sheng)成(cheng)高堿(jian)性的水化(hua)鋁酸鈣，使混凝土開裂，甚至破(po)壞。因(yin)此施工時除不得與石灰(hui)或硅酸鹽水泥(ni)混合(he)外，也不得與未硬化(hua)的硅酸鹽水泥(ni)接觸使用。
