以前加熱爐所用的粘土磚、高鋁磚的重量大、導熱系數大，因而所需鋼材多熱損失也較大。這就需要研制一種質輕、導熱系數小，節約能源。提高窯爐作業率;減輕設備良重，節約鋼材;隔熱效果好，提高熱效率的輕質隔熱耐火澆注料，以滿足市場需要。

　　試制工藝

　  原料

　　由(you)于(yu)步進梁式加(jia)熱(re)(re)爐(lu)的爐(lu)床由(you)活動(dong)梁和(he)(he)固定梁組成。活動(dong)梁是通(tong)過液(ye)壓帶動(dong)，反復向上、前進、下降和(he)(he)后退(tui)，使擺放在固定梁上的料(liao)坯連續前進，達到加(jia)熱(re)(re)的目的。因而要(yao)(yao)求澆(jiao)注(zhu)料(liao)既(ji)要(yao)(yao)質(zhi)輕、又要(yao)(yao)強度高(gao)。而用(yong)于(yu)煙道及換熱(re)(re)器的隔(ge)熱(re)(re)澆(jiao)注(zhu)料(liao)則要(yao)(yao)求具有較(jiao)小的導(dao)熱(re)(re)系數(shu)來降低熱(re)(re)量損失、改善惡劣(lie)的工作(zuo)環境，根 據以上要(yao)(yao)求，這次(ci)試驗(yan)所使用(yong)高(gao)鋁輕質(zhi)多(duo)孔料(liao)，膨(peng)脹(zhang)珍珠巖和(he)(he)膨(peng)脹(zhang)蛭石(shi)為(wei)集料(liao)，礬土水泥為(wei)膠(jiao)結(jie)劑，外加(jia)少量摻(chan)合(he)料(liao)。理化(hua)性能參數(shu)如表1所示(shi)。

　　集料的粒度組成

　　集料(liao)的(de)顆粒級配(pei)(pei)對(dui)隔熱耐火澆(jiao)注料(liao)的(de)強度(du)容重和施工(gong)時(shi)泥料(liao)的(de)和易性均有較大的(de)影響(xiang)，這次試(shi)驗的(de)集料(liao)顆粒級配(pei)(pei)參數如(ru)表(biao)2所(suo)示。

　　配料及混合

　　隔熱耐火澆注料采(cai)用(yong)重量(liang)法配(pei)料。將(jiang)集料、結合(he)(he)劑、摻合(he)(he)料按配(pei)比(bi)準確稱(cheng)量(liang)，拌合(he)(he)后裝袋發運至(zhi)施(shi)工(gong)現場。施(shi)工(gong)現場可采(cai)用(yong)機械或人工(gong)混(hun)合(he)(he)。首先將(jiang)干料混(hun)勻，然后按選(xuan)定的(de)加水量(liang)加水。充(chong)分(fen)拌合(he)(he)直(zhi)至(zhi)均勻。混(hun)好的(de)料要及時施(shi)工(gong)，以防止水泥硬化，影響(xiang)質量(liang)。

　　澆注料(liao)的(de)理化性能

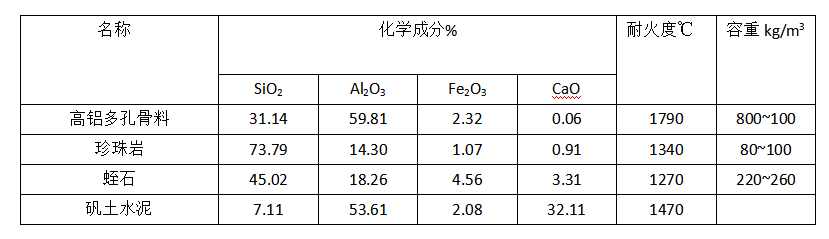

　　表(biao)1原料的理化性能

　　表(biao)2 集料顆(ke)粒級配(pei)

　　將拌(ban)合好的(de)泥料(liao)成型為40mmX40mmX160mm的(de)試塊，檢測其線變化(hua)(hua)、抗(kang)折強度、耐壓強度、體積密度、氣(qi)孔率。做導熱(re)系數的(de)試樣成型為Φ18OmmX2Omm的(de)試塊。測荷重軟化(hua)(hua)的(de)試塊尺寸(cun)為Φ5OmmX5Omm。澆注(zhu)料(liao)的(de)理化(hua)(hua)性能指標如(ru)表(biao)3。

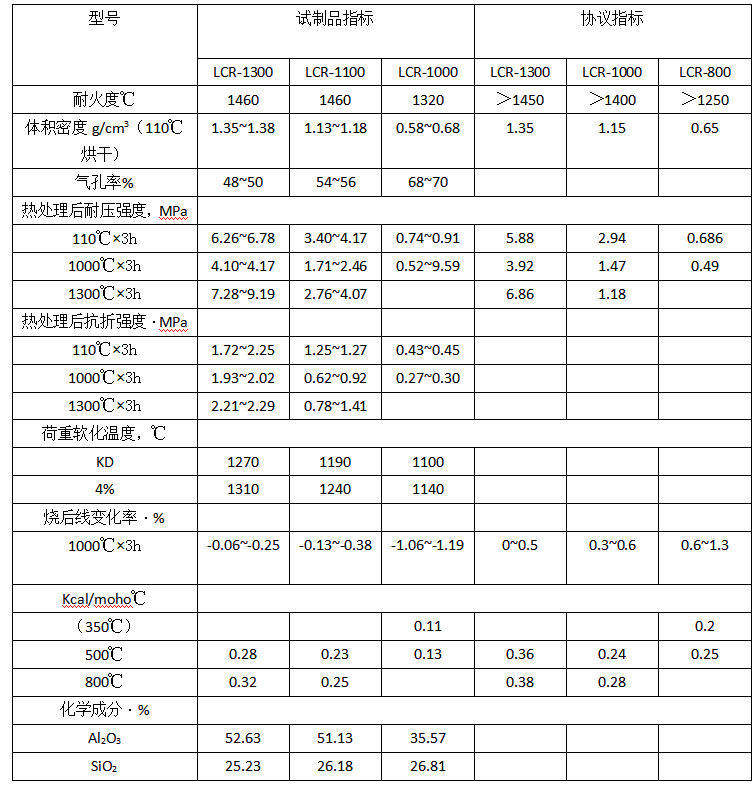

　　表(biao)3 澆注(zhu)料的理化性能指標

　　應用

　　洛(luo)耐(nai)廠研制的(de)隔(ge)熱(re)(re)耐(nai)火澆注料(liao)(liao)(liao)已應(ying)用于(yu)大慶石化加氫裂化爐(lu)(lu)(lu)及從意大利引(yin)進(jin)(jin)(jin)的(de)步進(jin)(jin)(jin)式加熱(re)(re)爐(lu)(lu)(lu)成套設備上。在步進(jin)(jin)(jin)式加熱(re)(re)爐(lu)(lu)(lu)上采用復合(he)爐(lu)(lu)(lu)襯結(jie)構。煙道及煙道轉換器采用LCR—1100和LCR—1000的(de)復合(he)結(jie)構，總壁厚(hou)(hou)150mm(LCR—1100層(ceng)(ceng)厚(hou)(hou)90mm，LCR—100層(ceng)(ceng)厚(hou)(hou)60mm)。梁架采用LCR—1300和LCR—1000的(de)復合(he)結(jie)構。總厚(hou)(hou)度210mm(LCR—1300層(ceng)(ceng)厚(hou)(hou)60mm，LCR—1000層(ceng)(ceng)厚(hou)(hou)150mm)。用搗固式或慢抹方式成型，經養(yang)護、烘(hong)爐(lu)(lu)(lu)后投入使用。各項性(xing)能均達到(dao)協議要求(qiu)指(zhi)標，完(wan)全(quan)可以(yi)取(qu)代進(jin)(jin)(jin)口(kou)澆注料(liao)(liao)(liao)。實(shi)踐證明：該輕質隔(ge)熱(re)(re)澆注料(liao)(liao)(liao)具有質輕、導熱(re)(re)系數小。在使用中能節(jie)約能源，使窯爐(lu)(lu)(lu)作業率(lv)提高，減(jian)輕設備重量，節(jie)約鋼材。由于(yu)隔(ge)熱(re)(re)效(xiao)果好，可減(jian)輕襯里厚(hou)(hou)度，便于(yu)安裝，節(jie)約投資(zi)，為步進(jin)(jin)(jin)式加熱(re)(re)爐(lu)(lu)(lu)提供了(le)性(xing)能良(liang)好的(de)、節(jie)能筑爐(lu)(lu)(lu)材料(liao)(liao)(liao)。

　　隔熱耐火澆注料具有容重小，強度高，熱(re)(re)處(chu)理后線變化小，導熱(re)(re)系數小和(he)節能等優良(liang)性(xing)能，完全(quan)滿足(zu)步(bu)進式(shi)加熱(re)(re)爐(lu)用耐火(huo)材(cai)料的(de)要求。在加氫裂(lie)化爐(lu)和(he)步(bu)進式(shi)加熱(re)(re)爐(lu)上均取得良(liang)好的(de)使用效(xiao)果。
