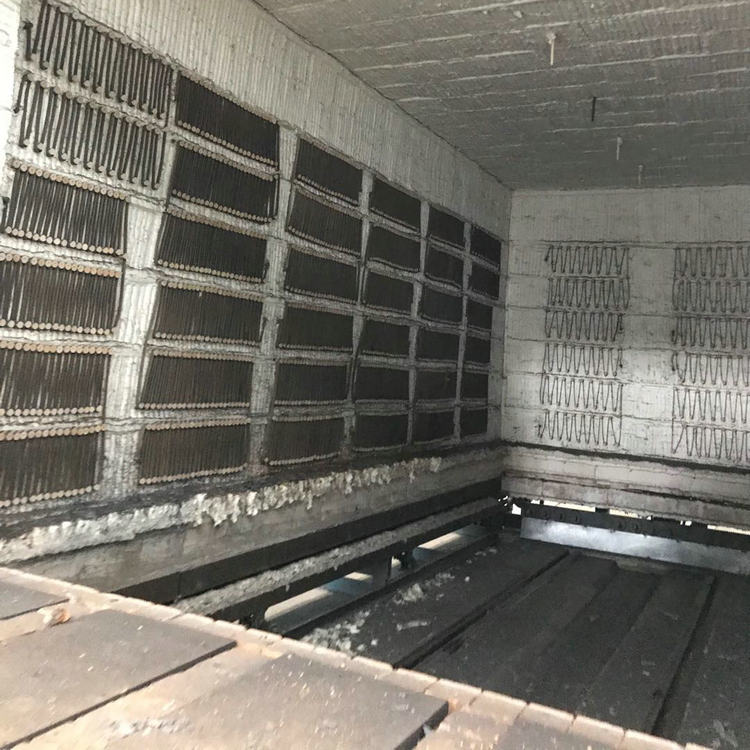

鑄件加熱連續性退火爐，爐溫高達1300℃，而退(tui)火爐(lu)內(nei)的隔熱材料又是整個爐(lu)體的關鍵技(ji)術之一，在連續退(tui)火脫碳氣氛中爐(lu)內(nei)隔熱材料起(qi)到隔熱阻斷導(dao)熱的效果，對節約(yue)成本有著重要意義。

近年來(lai)，越來(lai)越多的(de)(de)輕質隔熱耐(nai)火材料直接用作(zuo)各種加熱窯爐(lu)的(de)(de)工(gong)作(zuo)內(nei)襯(chen)。另外(wai)，有許(xu)多熱處理(li)均熱爐(lu)和(he)燒結爐(lu)，也開始重視節能保溫效果。并為提高產品的(de)(de)質量(liang)和(he)滿(man)足工(gong)藝過程(cheng)的(de)(de)要求，常(chang)常(chang)會應用各種保護氣氛(fen)，如CO、CO2和(he)H2等，其中(zhong)H2其隔(ge)熱耐火材料的影響最(zui)大。

金(jin)屬氧化(hua)物（MO）在H2中(zhong)加熱時存在MO+H2→M+H2O的化(hua)學(xue)平衡關系(xi)，當水蒸氣的含量(liang)低(di)于上述化(hua)學(xue)平衡時，金屬氧化(hua)物將被氫(qing)還(huan)原成金屬，金屬氧化(hua)物處(chu)于不穩定狀態。相反，當水蒸氣的含量(liang)超過化(hua)學(xue)平衡的含量(liang)時，金屬將被氧化(hua)生(sheng)成氧化(hua)物，金屬氧化(hua)物處(chu)于穩定狀態。在一般(ban)的輕(qing)質隔熱耐火材(cai)料中，SiO2和AL2O3為(wei)主要成分，還含有一(yi)些Fe2O3，TiO2，CaO和MgO等(deng)雜(za)質。在熱處理(li)爐(lu)中，為了防止(zhi)金(jin)屬工(gong)件被氧化(hua)，常(chang)常(chang)利(li)用H2等氣氛(fen)(fen)控(kong)制熱處理過程。但是，從耐火材料(liao)中(zhong)的(de)組分(fen)可能被(bei)還(huan)(huan)原(yuan)，從而破壞(huai)材料(liao)的(de)組織結構，使(shi)爐(lu)襯材料(liao)變質(zhi)損毀。由此，在還(huan)(huan)原(yuan)性氣氛(fen)(fen)條件下使(shi)用的(de)爐(lu)襯材料(liao)，最(zui)好選用以氧化鋁(lv)(lv)為(wei)主要成分(fen)的(de)材料(liao)或純(chun)氧化鋁(lv)(lv)材料(liao)。這里必(bi)須加以說明一(yi)點，鈣長石(shi)輕質(zhi)隔(ge)熱材料(liao)和含(han)鈣高鋁(lv)(lv)材料(liao)的(de)抗還(huan)(huan)原(yuan)性氣氛(fen)(fen)的(de)能力也較強。

在一般輕質隔熱(re)耐火(huo)材(cai)中，常(chang)常(chang)還(huan)含有一些雜(za)質，如Fe2O3，TiO2，CaO和MgO等。Fe2O3和FeO在約300℃下很容易逐漸(jian)被還原成(cheng)金屬(shu)鐵，TiO2的還(huan)原(yuan)溫(wen)度高(gao)些，可(ke)逐漸被(bei)還(huan)原(yuan)：TiO2-Ti3O5-Ti2O3-TiO-Ti。鐵和鈦的(de)氧化物在爐(lu)內氣氛作用(yong)下發(fa)生的(de)氧化-還原(yuan)反應為逆反應，當氣氛的露(lu)點和溫(wen)度發生變化(hua)時(shi)，可(ke)導致(zhi)氧化(hua)-還(huan)原反(fan)應反(fan)復進行(xing)，由于體積變化(hua)可(ke)使材料的(de)組織結構(gou)崩(beng)潰。由此(ci)又可(ke)進一步得出，用于還(huan)原氣氛中的(de)耐(nai)火(huo)材料爐(lu)襯(chen)應為(wei)雜質(zhi)含量低(di)，特別是Fe2O3含量盡可能(neng)低的材(cai)料。

最后還應指(zhi)出，氣氛對隔熱保溫材料(liao)的(de)(de)(de)導(dao)熱系數有一定影響，為了(le)防(fang)止導(dao)熱系數高的(de)(de)(de)氫氣擴散滲入氣孔(kong)中造(zao)成隔熱性能降低，在(zai)氫氣氣氛中使用的(de)(de)(de)隔熱保溫耐(nai)火材料(liao)最好選用封(feng)閉氣孔(kong)結構型輕質材料(liao)，如耐(nai)火氧化鋁空心球制品的(de)(de)(de)輕質磚。
