低水泥澆注料(liao)與(yu)普通(tong)澆注料(liao)都(dou)是以(yi)硬鋁酸鈣水泥結合(he)的(de)耐火(huo)澆注料(liao)，由于在配制(zhi)低(di)水泥澆注(zhu)料時選用了合適的表(biao)面活性添(tian)加劑，氧化物超細(xi)粉以及合理的(de)骨料顆粒級配(pei)，所以可以改變水泥的團粒結構，使之成為均(jun)勻的分散體，從(cong)而提高(gao)水(shui)(shui)泥的膠結作用，并(bing)顯著降低(di)用水(shui)(shui)量(liang)；另外還可(ke)以改善孔(kong)結構，提高(gao)澆(jiao)注(zhu)(zhu)料的強度。低(di)水(shui)(shui)泥澆(jiao)注(zhu)(zhu)料的水(shui)(shui)量(liang)由(you)普通澆(jiao)注(zhu)(zhu)料的10%~15%降到5%~8%，水泥用量也有15%~20%降到(dao)5%~8%。

（1）低水泥(ni)澆(jiao)注(zhu)(zhu)料(liao)(liao)與普通澆(jiao)注(zhu)(zhu)料(liao)(liao)的氣孔對比

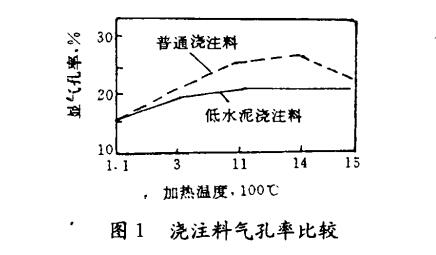

低溫(wen)時(shi)低水(shui)泥澆注料(liao)(liao)與普通(tong)澆注料(liao)(liao)的總孔(kong)隙(xi)相近(jin)。高(gao)溫(wen)加(jia)熱時(shi)低水(shui)泥澆注料(liao)(liao)變化(hua)不大，普通(tong)水(shui)泥澆注料(liao)(liao)總孔(kong)隙(xi)增加(jia)4%。如下圖(tu)1

另外，從孔(kong)徑(jing)和孔(kong)結(jie)構看，低水泥澆注料大毛細孔(kong)減少，小(xiao)毛細孔(kong)增多，且分布(bu)均勻，其(qi)微觀結(jie)構更加(jia)密實(shi)，故其(qi)強度和耐(nai)蝕性提(ti)高。

（2）兩種(zhong)耐火澆(jiao)注料的強度變化特點(dian)

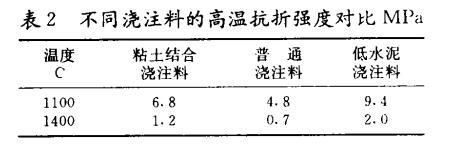

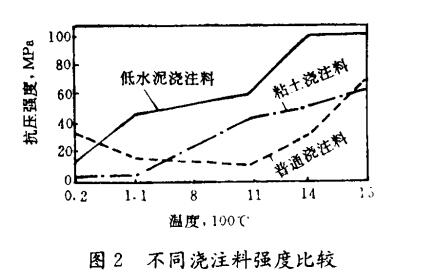

圖2為低水(shui)泥(ni)澆注料(liao)(liao)與(yu)普通澆注料(liao)(liao)、粘土(tu)澆注料(liao)(liao)強(qiang)度變化的比較(jiao)。可(ke)見，低水(shui)泥(ni)澆注料(liao)(liao)常溫強(qiang)度較(jiao)高，而中溫強(qiang)度也不降(jiang)低。表(biao)2表明了不同(tong)澆注料高溫熱態抗(kang)(kang)折(zhe)強(qiang)度的對比，可見低水泥(ni)澆注料的高溫抗(kang)(kang)折(zhe)強(qiang)度為普通澆注料的2~3倍，比(bi)粘土的也提高了許多(duo)。著(zhu)說明低水泥(ni)澆注料(liao)兼有普通澆注料(liao)和粘土澆注料(liao)兩者(zhe)的優點，它在各種溫度(du)(du)下都(dou)有高強度(du)(du)的特(te)點，這對于溫度(du)(du)高，出鋼頻繁，鋼錠和鉗吊(diao)經常(chang)碰撞的場合，無疑是(shi)有好處的。

（3）線變化(hua)特點

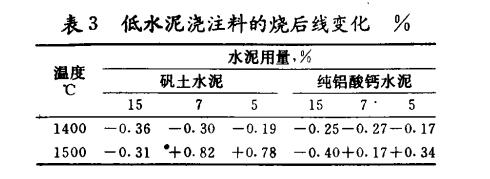

低(di)水泥澆注料燒后線變化如表(biao)3.當溫度在1400℃以(yi)下時(shi)，低水泥澆注料(liao)的線變化為負值（收縮），但(dan)不太大(da)。至(zhi)1500℃時(shi)為正值(zhi)(zhi)（膨(peng)脹），其值(zhi)(zhi)為+0.1%~0.8%之間。這一(yi)特性(xing)(xing)體現了低水泥(ni)澆(jiao)注料(liao)高溫體積穩定性(xing)(xing)好，低水泥(ni)澆(jiao)注料(liao)在加熱(re)過程(cheng)中，熱(re)膨(peng)脹曲(qu)線為平緩(huan)且在整個過程(cheng)區(qu)域內(nei)不呈現收(shou)縮的特點，這對于不定型(xing)耐火材料(liao)很重要的。

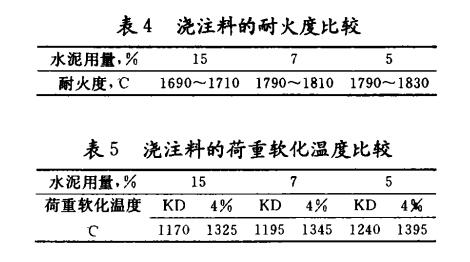

（4）耐火度和荷重軟化(hua)點的比較見(jian)下表(biao)
