摘要：硅鐵包澆注料是在硅鐵冶煉行業中經過多番推論和試驗成功的一種不定耐火澆注料，砌筑在盛裝硅鐵水的容器中這種容器也是生產硅鐵的主要設備之一硅鐵包，目前硅鐵廠集中的產業多數在我國的寧夏石嘴山、中衛，內蒙古的烏達、鄂爾多斯等地方比較多，其中的使用壽命與包襯的材質、砌筑方法有直接關系。

目前在冶煉硅鐵(tie)(tie)行業中(zhong)砌筑所使用(yong)的硅鐵(tie)(tie)包內(nei)襯大(da)多使用(yong)粘土磚或高鋁磚砌筑，使用(yong)過(guo)程中(zhong)存(cun)在著不少缺點和(he)難(nan)以(yi)克服(fu)的困(kun)難(nan)。有的硅鐵(tie)(tie)生產廠家曾改用(yong)硅鐵(tie)(tie)包澆注料(liao)(liao)整體澆筑的方法，但由于沾渣嚴重，打包困(kun)難(nan)，且價格昂貴，極大(da)地限制了該(gai)材(cai)(cai)料(liao)(liao)的推(tui)廣。因此，后又經(jing)過(guo)多次對(dui)該(gai)材(cai)(cai)料(liao)(liao)進行反復(fu)的試(shi)驗和(he)推(tui)論最終確認了硅鐵(tie)(tie)包澆注料(liao)(liao)的推(tui)廣。

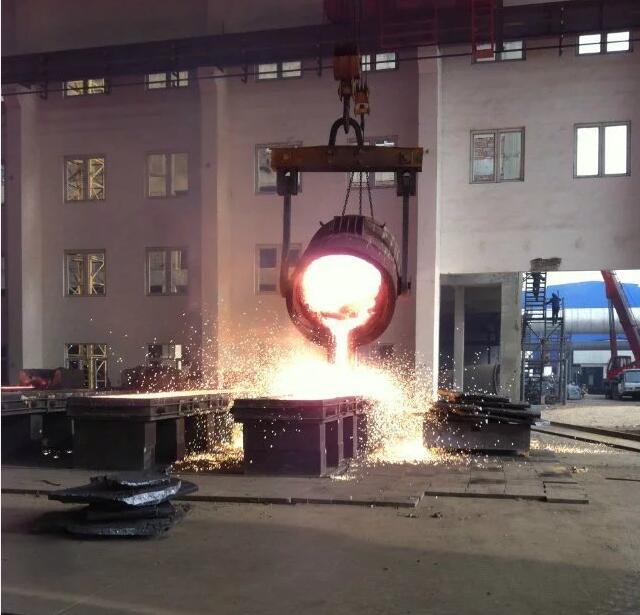

    通(tong)常(chang)情況下硅鐵(tie)出(chu)鐵(tie)操作是用(yong)圓(yuan)鋼(gang)通(tong)電(dian)后將(jiang)爐眼燒開，硅鐵(tie)水(shui)流入鐵(tie)水(shui)包(bao)，用(yong)臥式卷(juan)揚機牽引至起(qi)吊位置，用(yong)天車吊起(qi)鐵(tie)水(shui)包(bao)把鐵(tie)水(shui)澆(jiao)鑄到錠模中。為了(le)延長包(bao)的使用(yong)壽命，做(zuo)到不漏包(bao)，在部分(fen)硅鐵(tie)包(bao)中用(yong)了(le)硅鐵(tie)包(bao)澆(jiao)注(zhu)料(liao)整體澆(jiao)注(zhu)內(nei)襯取得了(le)較好效果(guo)。

    原(yuan)硅鐵包由鋼殼(ke)和(he)內襯兩部分(fen)組成，殼(ke)體用(yong)厚(hou)10mm鋼板制(zhi)作，內(nei)襯用耐火材料砌筑(zhu)，包(bao)底部(bu)各平(ping)砌、側(ce)(ce)砌一(yi)層粘土磚(zhuan)，再側(ce)(ce)砌兩層高(gao)(gao)鋁(lv)磚(zhuan)。壁部(bu)先(xian)平(ping)砌一(yi)層粘土磚(zhuan)，再側(ce)(ce)砌一(yi)層高(gao)(gao)鋁(lv)磚(zhuan)，最后底部(bu)和壁部(bu)涂一(yi)層石墨粉或者高(gao)(gao)鋁(lv)質涂料，這樣(yang)的包(bao)襯存在的問(wen)題是使用壽命短(duan)，一(yi)般使用包(bao)齡為15~25爐(lu)，使用時(shi)間短的(de)原因有(you)兩種情況，一(yi)是由于(yu)局部燒穿，發生(sheng)漏包(bao)現象。二是隨著(zhu)出鐵次數(shu)的(de)增(zeng)加，包(bao)底年有(you)大量(liang)的(de)渣鐵形(xing)成包(bao)坨，鐵水包(bao)容積變小(xiao)，再出鐵時(shi)鐵水裝不(bu)下，只好(hao)更換新包(bao)，造成人力(li)和財(cai)力(li)的(de)浪費，同時(shi)給安全生(sheng)產(chan)帶來不(bu)利(li)。

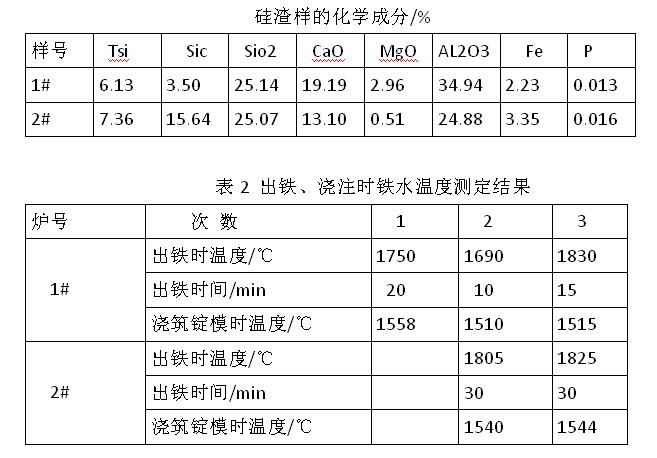

    硅鐵包澆注料整體澆筑在很多的硅鐵廠任然還是空白。為此需要研制一種能滿足硅鐵包襯的耐火澆注料。首先取硅渣樣進行分析判斷其酸堿性，分析結果見表1，并對鐵水溫度進行(xing)了(le)檢測(ce)，測(ce)定(ding)結果見表2.

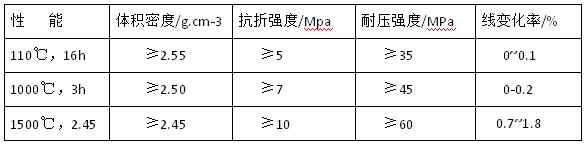

         根據(ju)以(yi)上的(de)檢測結果在實驗室(shi)選(xuan)用河南當(dang)地的(de)二級礬土熟料做骨料，加入部分Sic及2%左(zuo)右的Cr2O3進行反復試驗。研(yan)制的耐(nai)火澆注(zhu)料的化學(xue)組成（%）：AL2O3≥65，SiO2≥25， SiC ≥9，Cr2O3≤2，CaO ≤1，物理性(xing)能(neng)見表3.

硅鐵包澆注料的施工根據氣溫變化 ，施工溫度不低于(yu)10℃，先根據攪拌機的(de)容量和(he)施工速度，硅鐵包澆注(zhu)料(liao)以(yi)整袋為單位(wei)確定加入量。然后直接加水(shui)(shui)，水(shui)(shui)溫控制在15~20℃。硅鐵包澆注料加入攪拌機內，先(xian)干(gan)混1min，然后邊(bian)攪拌邊(bian)加水(shui)。加水(shui)后濕(shi)混3~5min，流動(dong)性好，適于振動(dong)時即可放(fang)出，每(mei)次混好的料必須(xu)在20min內用(yong)完，超過時(shi)間無流動性的料不(bu)得再用(yong)。

     先振(zhen)動成型包(bao)底，邊加(jia)料邊振(zhen)動，料加(jia)完后再振(zhen)動2~3min，以表面無大量(liang)氣泡排(pai)出為止(zhi)。澆注(zhu)成型后初凝10h以(yi)上(shang)，視情況再(zai)進行(xing)包壁(bi)施工。包壁(bi)澆注時(shi)先將內(nei)(nei)模(mo)吊(diao)入(ru)包內(nei)(nei)并放(fang)正，內(nei)(nei)模(mo)要求高出鐵水包沿200mm。施工時(shi)應(ying)均勻(yun)加(jia)料(liao)，邊加(jia)料(liao)邊振動(dong)，振動(dong)棒(bang)鷹(ying)眼(yan)圓周方向緩(huan)慢移動(dong)，整個包壁應(ying)連續澆注，一(yi)次(ci)完成(cheng)。

     通過使用硅鐵包澆注料后總結原耐火磚包襯除使用壽命短外，最大的缺點是容易發生漏包。根據統計每年發生3~5次漏包事(shi)故(gu)，不僅造成很大的浪費，而且給安全(quan)生產(chan)帶來了隱患。澆(jiao)注(zhu)料包襯使用壽(shou)命一般(ban)都在(zai)3~6個月，比(bi)磚包(bao)襯使用(yong)壽命提高(gao)了(le)幾十倍，更(geng)重(zhong)要是(shi)消除了(le)漏包(bao)現象，且(qie)易(yi)燒烤，易(yi)倒包(bao)清渣。但(dan)是(shi)此種硅鐵(tie)包(bao)澆注料的價(jia)格較(jiao)貴(gui)比(bi)普通耐(nai)火磚高(gao)出(chu)十幾倍。
