剛玉異型磚所有(you)類型的(de)主晶相(xiang)為a-AL2O3，化(hua)學成分主要是AL2O3，以氧(yang)化鋁為主要原(yuan)料，經高溫燒(shao)成制(zhi)得，其AL2O3含量在90%以上。剛玉磚具有熔點高(gao)，在高(gao)溫下有良好的(de)耐磨、抗化學(xue)侵(qin)蝕性和體積穩定性，硬度(du)(du)大，耐火度(du)(du)高(gao)的(de)特點。

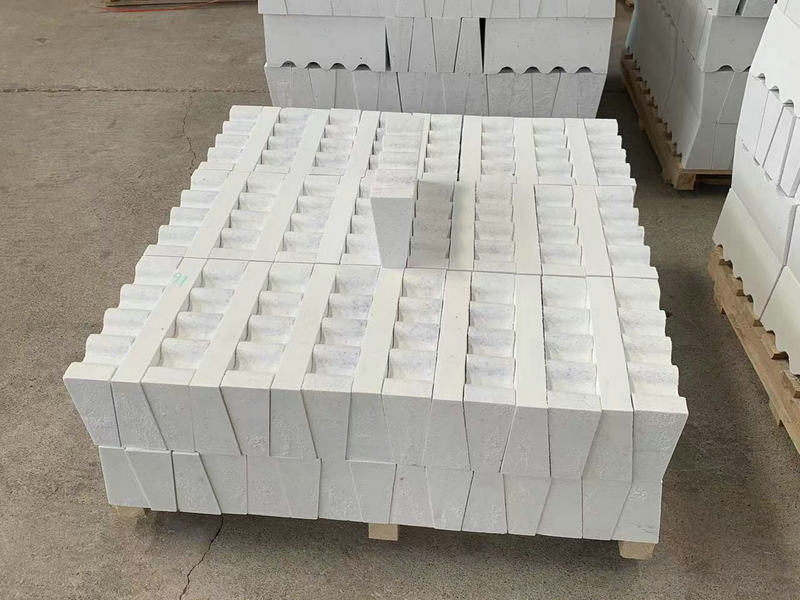

剛(gang)玉(yu)異型(xing)磚(zhuan)一般(ban)是(shi)外觀形狀較難加工的產品(pin)，不是(shi)壁厚太(tai)薄就是(shi)尺(chi)寸不成比例，所(suo)以(yi)在生產剛(gang)玉(yu)異型(xing)磚(zhuan)時要(yao)控制好原(yuan)料的配(pei)比，為(wei)了提高高溫(wen)燒(shao)結剛(gang)玉(yu)磚(zhuan)的抗熱震性(xing)，引入TiO2和ZrO2；為了(le)使制品的結構致密，引入(ru)SiO2、MnO、CaO和MgO的(de)混(hun)合添加物(wu)。最終使得(de)制品的(de)AL2O3含量在90%~95%之間波動(dong)。在高(gao)(gao)溫下剛(gang)玉(yu)異型磚的耐壓強度(du)特別高(gao)(gao)可以達到80MPa，如1550~1630℃時制品的耐壓強(qiang)度是65MPa，蠕變應力較高，在1550℃下彎曲(qu)時(shi)，沒(mei)有發現明顯變形，而應力(li)達到35MPa。剛玉異型(xing)磚的抗熱震性與顯微結構有關。再添加TiO20.5%~1%、ZrO22%及(ji)MgO0.1%時(shi)的制(zhi)品，其抗熱震(zhen)性提高。

剛(gang)玉(yu)磚(zhuan)材料有較(jiao)(jiao)(jiao)高的(de)(de)抗(kang)熱震(zhen)性(xing)(xing)(xing)(xing)和(he)高溫(wen)強(qiang)度(du)，且化(hua)學穩定性(xing)(xing)(xing)(xing)和(he)耐磨性(xing)(xing)(xing)(xing)都較(jiao)(jiao)(jiao)好。因此。能在(zai)(zai)較(jiao)(jiao)(jiao)高的(de)(de)溫(wen)度(du)下反復(fu)使用。特別適用于燒結磁(ci)芯、陶(tao)瓷電(dian)熔器和(he)絕緣陶(tao)瓷。目(mu)前，國內(nei)的(de)(de)電(dian)熔器生產廠家(jia)大部(bu)分采用剛(gang)玉(yu)質基體的(de)(de)產品(pin)，其(qi)中最大原(yuan)因是良好的(de)(de)抗(kang)熱震(zhen)性(xing)(xing)(xing)(xing)，剛(gang)玉(yu)磚(zhuan)的(de)(de)抗(kang)熱震(zhen)性(xing)(xing)(xing)(xing)主(zhu)要體現(xian)在(zai)(zai)剛(gang)玉(yu)磚(zhuan)顆(ke)粒與(yu)基質之間(jian)(jian)存在(zai)(zai)有一定的(de)(de)間(jian)(jian)隙(xi)。它在(zai)(zai)骨(gu)料與(yu)基質之間(jian)(jian)的(de)(de)間(jian)(jian)隙(xi)又(you)可以起到(dao)“緩沖區”的作(zuo)(zuo)用(yong)，可吸(xi)收一定的應力(li)。避免裂(lie)(lie)紋(wen)尖端(duan)部應力(li)的集中。同時(shi)，基質(zhi)中產生的熱震裂(lie)(lie)紋(wen)首先將(jiang)在顆粒與基質(zhi)的間隙處終止，起到了阻止裂(lie)(lie)紋(wen)擴展的作(zuo)(zuo)用(yong)。從而(er)提高了材(cai)料的抗(kang)熱震性。

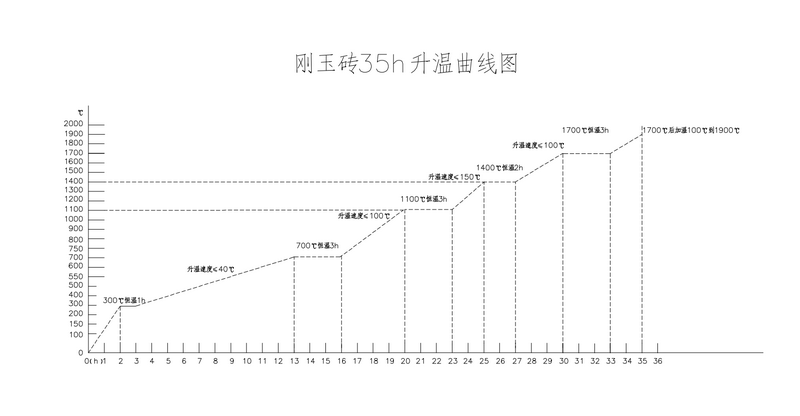

剛玉(yu)磚的(de)(de)升溫(wen)曲線圖(tu)，主(zhu)要是為(wei)了體現產(chan)品在(zai)(zai)抵抗(kang)溫(wen)度變化而產(chan)生破壞(huai)的(de)(de)一種防(fang)御，剛玉(yu)磚雖然在(zai)(zai)高溫(wen)下耐(nai)火(huo)度超(chao)出(chu)一般耐(nai)火(huo)磚材質(zhi)的(de)(de)水平，但是在(zai)(zai)韌(ren)性方面仍然是一門功課，有序升溫(wen)是產(chan)品使用的(de)(de)前提。（附圖(tu)）
