特種剛玉異型磚所(suo)有類(lei)型的主晶相為(wei)a-AL2O3，化學成分主要(yao)是AL2O3，一般純剛玉制(zhi)品與氧化鋁原料的(de)化學成(cheng)分差不(bu)多，雜(za)質變化不(bu)大(da)，這與生產工藝(yi)過程的(de)磨細和酸洗(xi)有關，之(zhi)所以(yi)稱(cheng)之(zhi)為(wei)“特種(zhong)”是(shi)因為(wei)其形狀外觀多數(shu)為(wei)較(jiao)難成(cheng)型，較(jiao)復(fu)雜(za)形體的(de)異(yi)型，或者是(shi)為(wei)某(mou)特種(zhong)行業使用的(de)高端剛玉磚。

特(te)種剛玉(yu)異型磚(zhuan)(zhuan)一般外(wai)觀形狀較難加工，不是壁厚太薄就是尺(chi)寸不成比例，所以(yi)在(zai)生(sheng)產(chan)特(te)種剛玉(yu)異型磚(zhuan)(zhuan)時要控(kong)制好(hao)原料的配比，為了提高低溫燒(shao)結剛玉(yu)磚(zhuan)(zhuan)的抗(kang)熱震性(xing)，引入TiO2和ZrO2；為(wei)了(le)使制品的結構特(te)別(bie)致(zhi)密(mi)，引入SiO2、MnO、Cr2O3、CaO和MgO的混合添(tian)加物。這些制(zhi)品的AL2O3含量在96.8%~98.8%之間波動(dong)。

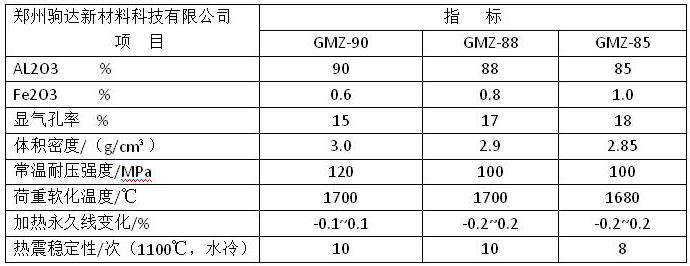

在(zai)高(gao)溫下，特種剛玉異型磚的抗折強度有所降低，如(ru)1550~1630℃時制品的看著強度(du)僅是20℃時的0.03~0.3，蠕變應力較高，在1300℃下(xia)彎曲時(shi)，沒(mei)有發(fa)現(xian)明顯(xian)變形，而應(ying)力達到30MPa。特(te)種(zhong)剛玉異(yi)型(xing)磚(zhuan)的熱(re)導率很高有時(shi)候在200℃時達到33.7~48.6W/（m·K）。特(te)種剛玉(yu)異型磚的抗熱震性(xing)不高，與顯(xian)微(wei)結(jie)構有關。例(li)如直徑(jing)35mm，高50mm的剛玉圓柱體試樣，經(jing)800℃與水(shui)冷熱交換不超過(guo)10次。添加TiO20.5%~1%、ZrO22%~10%及MgO0.1%的制品，其抗熱震性提高。
