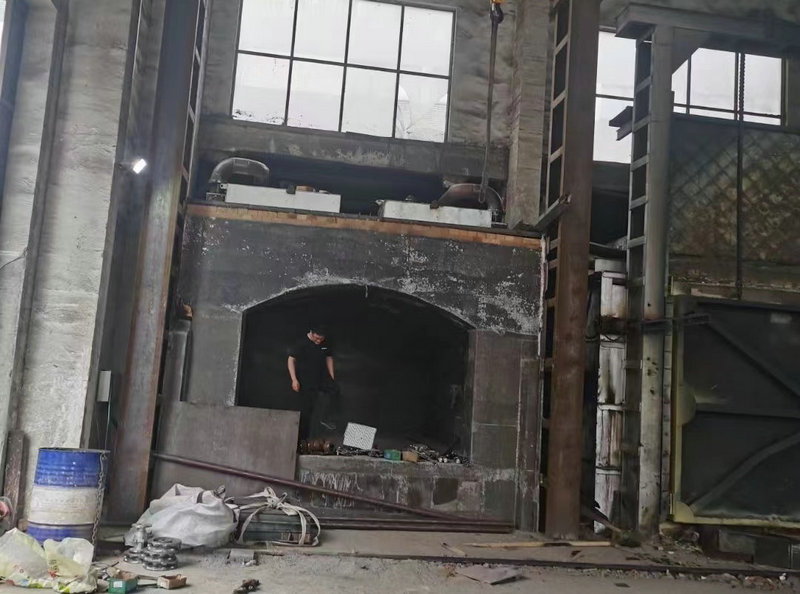

鍛造加(jia)熱爐是(shi)鍛造行(xing)業(ye)的關(guan)鍵設備之一，由于爐(lu)溫高，溫度(du)波動大，并受強烈的(de)(de)振(zhen)動和進出料時的(de)(de)機(ji)械撞擊，工作環境十分惡劣(lie)。因而傳統的耐火磚砌筑的加熱爐壽命很(hen)短(duan)，特別(bie)是爐頂，一般壽(shou)命僅1年常常不(bu)得不(bu)停產搶修每年(nian)要增加大量的維修工時和(he)費用。后經改良耐火材料使用方法，開始采(cai)用加(jia)熱爐(lu)專用耐火澆注(zhu)料(liao)來應用(yong)在鍛造加(jia)熱爐上，并用其將爐頂(ding)、爐門等易燒損部位制成易于更換的預制件，顯著延長了爐子壽命，取得了良好的經(jing)濟效(xiao)益(yi)。

一(yi)：使用效果及分析

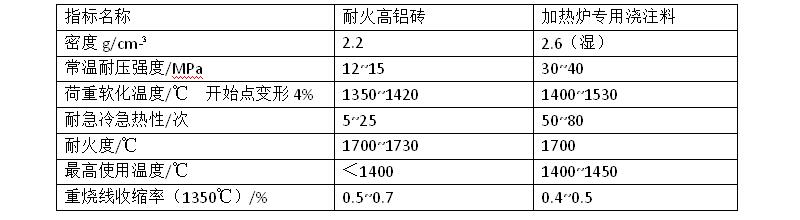

（1）加熱爐(lu)專用澆注料有(you)良好的(de)高溫使用性能，加熱爐(lu)專用澆注料大幅度提(ti)高爐(lu)子壽命(ming)的(de)原因是這(zhe)種澆注料的(de)基質石(shi)英型(xing)AIPO4（熔(rong)點約2000℃）呈鏈狀(zhuang)(zhuang)空間網狀(zhuang)(zhuang)高(gao)分(fen)子結構(gou)，所以它除了有良好(hao)的(de)耐火性之外，高(gao)溫(wen)下(xia)還(huan)具有韌性、抗沖擊性和耐磨(mo)性一級熱穩(wen)定(ding)性。當爐溫(wen)超過1400℃后，由于燒結等物理化學(xue)反應，強度又提高了。因而加熱爐專用澆注(zhu)料在1400℃以上的(de)高溫時，性(xing)能(neng)優于(yu)耐火(huo)磚砌筑(zhu)。兩種耐火(huo)材料的(de)主要性(xing)能(neng)列于(yu)表1

（2）加(jia)熱(re)爐(lu)(lu)專用澆(jiao)(jiao)注(zhu)料爐(lu)(lu)體易于修(xiu)補。耐火磚砌(qi)筑(zhu)的爐(lu)(lu)頂(ding)(ding)修(xiu)補起(qi)來(lai)很困(kun)難，常因(yin)局部燒損塌落而不得不全拆重筑(zhu)。而加(jia)熱(re)爐(lu)(lu)專用澆(jiao)(jiao)注(zhu)料預(yu)制爐(lu)(lu)頂(ding)(ding)整體性好(hao)，高溫強度大(da)，即使局部剝落也不致(zhi)引起(qi)爐(lu)(lu)頂(ding)(ding)塌陷(xian)，且修(xiu)補容(rong)易，同時(shi)也延長了爐(lu)(lu)頂(ding)(ding)的壽(shou)命。

（3）修爐次(ci)數減少(shao)。由于爐頂(ding)壽命(ming)的提高，減少(shao)了(le)因拆修爐頂(ding)造成的對其他(ta)爐體(ti)的影(ying)響(xiang)，也相(xiang)應(ying)延長了(le)爐子的整體(ti)壽命(ming)。

（4）生產操作(zuo)(zuo)方式的(de)影響。間(jian)歇(xie)操作(zuo)(zuo)的(de)實(shi)式爐(lu)與連續加(jia)熱(re)爐(lu)，爐(lu)頂均為加(jia)熱(re)爐(lu)專用澆注料預制，差異在于間(jian)歇(xie)式操作(zuo)(zuo)中，爐(lu)溫劇烈變化對(dui)爐(lu)頂的(de)破壞。一般來說耐火材(cai)料中AL2O3含量越高，其(qi)耐火度越高，但熱穩定性也越差。雖然加熱爐(lu)(lu)專用(yong)澆注(zhu)(zhu)料(liao)的熱穩定性優于一(yi)般重質澆注(zhu)(zhu)料(liao)，但室式爐(lu)(lu)在(zai)頻(pin)繁的較(jiao)大熱應力作用(yong)下，爐(lu)(lu)子(zi)易開裂、剝落，使用(yong)壽命(ming)降低。而(er)連(lian)續(xu)式加熱爐(lu)(lu)正(zheng)常生產后，溫度場長(chang)期不變(bian)，因而(er)開裂、剝落少，延長(chang)了爐(lu)(lu)子(zi)壽命(ming)。

二：熱損(sun)失減少(shao)

熱損(sun)失減少主要(yao)有以下兩個原(yuan)因(yin)

（1）加熱爐專用(yong)澆注料整體密(mi)封性較(jiao)磚砌好。耐火磚砌筑的爐體(ti)磚縫多，是(shi)影響爐(lu)體壽(shou)命(ming)的重要環節。耐火泥漿在高溫爐(lu)氣沖刷、侵蝕和耐(nai)火磚(zhuan)脹與縮的作用下，易粉化脫落，使砌體從磚縫開始受到侵蝕破(po)壞，從(cong)而使爐體散熱損(sun)失增大。而(er)澆注料為(wei)無縫整體結構，透氣度小，所以熱損失(shi)較(jiao)小。

（2）加熱爐專用澆注(zhu)料便于爐(lu)體保(bao)溫(wen)。保(bao)溫(wen)越好，爐內襯兩界面間溫差越(yue)小，其高溫強(qiang)度越低(di)，易造成(cheng)爐體軟(ruan)化坍(tan)塌(ta)。所(suo)以要視(shi)內襯材料的高(gao)溫強(qiang)度(du)適當(dang)保溫。盡(jin)管耐火磚中有熔(rong)點很高(gao)的莫來石(shi)晶體熔(rong)點1870℃，但數(shu)量很小(xiao)很細針狀，呈孤(gu)島(dao)狀(zhuang)分散在大約占礦物相的硅質玻(bo)璃體中，后者在1300℃一1360℃就(jiu)軟(ruan)化。莫來石能(neng)溶解在液相中(zhong)，使(shi)耐火磚制品的耐壓強度急劇下降。因而(er)耐火磚砌(qi)筑的爐(lu)子不宜過(guo)分強調(diao)保(bao)溫，尤(you)其是(shi)爐頂。而澆注(zhu)料在1400℃以(yi)上時仍有較好的高溫強度，所以澆(jiao)注(zhu)料(liao)爐體可適當加(jia)強(qiang)保(bao)溫。

三：總結(jie) 加熱爐專用澆注(zhu)料(liao)應用于鍛造加(jia)(jia)熱(re)爐(lu)上能顯(xian)著(zhu)提高加(jia)(jia)熱(re)爐(lu)壽命。 雖(sui)然一(yi)次施工材料費比耐火磚砌筑高3倍(bei)多，但(dan)其一年所帶來的經濟效益即(ji)可完(wan)全收回投資。預制爐頂具有筑爐簡(jian)便快捷、省(sheng)(sheng)工(gong)省(sheng)(sheng)時省(sheng)(sheng)力的特點，尤其適(shi)于(yu)搶(qiang)修。對其他爐(lu)子的改(gai)造也有可借(jie)鑒之處。
